Cómo agregar encimeras

Puede agregar encimeras y molduras (molduras, sofítos, etc.) manualmente en sus diseños (los gabinetes deben estar presentes antes de colocar las encimeras) o automáticamente.

También puede crear un diseño de encimera con o sin un diseño con el Asistente de Encimeras.



Agregar encimeras y molduras manualmente

1.  En la cinta ELEMENTOS, haga clic en el botón Encimeras.


   Nota: También puede seleccionar una encimera o un componente relacionado en la lista de arrastrar y soltar.


2. En el cuadro de diálogo Encimeras, seleccione un catálogo.


3. Haga doble clic en una categoría (Encimeras).


4. Seleccione el artículo de encimera que desea colocar.


5. Haga clic en Colocar.


6. Seleccione un gabinete base.


7. En el cuadro de diálogo Encimeras, haga clic en Cerrar.

Agregar encimeras y molduras automáticamente

Complete los siguientes pasos para agregar encimeras, molduras y zócalos automáticamente:

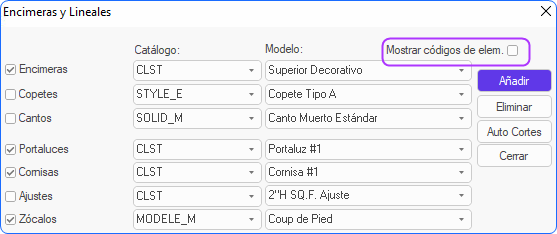

1. En la cinta ELEMENTOS, haga clic en Encimeras y Molduras.  Se abrirá el cuadro de diálogo Encimeras y Molduras.




2. Para agregar encimeras, salpicaderos, bordes, molduras, sofítos y/o zócalos, seleccione la casilla en la columna izquierda del cuadro de diálogo Encimeras y Molduras. Para omitir un artículo, desmarque su casilla.


3. En la columna Catálogo, seleccione un catálogo para cada artículo que pretenda dibujar. El catálogo predeterminado mostrado fue asignado en el cuadro de diálogo Preferencias.


4. En la columna Modelo, seleccione el modelo. Desmarque la casilla Mostrar códigos de artículo si no desea ver los códigos de usuario en las selecciones.




5. Haga clic en Agregar para añadir los artículos seleccionados a su diseño y cerrar el cuadro de diálogo.
   Consejo: Para eliminar un artículo agregado, seleccione la casilla del artículo y luego haga clic en Eliminar.

Nota: Cuando el modelo de encimera o moldura seleccionado excede las dimensiones máximas, las secciones en conflicto se identifican con un patrón de rayado.



Encimeras independientes

Las encimeras independientes son secciones de encimera que no se agregan a gabinetes base. Puede agregar encimeras independientes desde la cinta de Elementos o la lista del Navegador Local.



Complete los siguientes pasos para agregar una encimera independiente usando la cinta de Elementos:

1. En la cinta ELEMENTOS, haga clic en el botón Encimeras



2. En el cuadro de diálogo Encimeras, haga doble clic en Encimeras y luego haga doble clic en Superficie Predefinida o Superficie Variada.



3. Haga doble clic en el modelo de encimera, o selecciónelo y haga clic en Colocar.



4. Haga clic en el Plano de Piso, posicione la forma y haga clic nuevamente para confirmar.



5. Para editar la forma o atributos de la encimera (tipo, textura, valor arriba/abajo, grosor, etc.), apunte a la encimera, haga clic derecho y seleccione la opción de edición. Consulte Editar encimeras y molduras para más información.

Complete los siguientes pasos para agregar una encimera independiente usando el Navegador Local:

1. En el Navegador Local, seleccione el catálogo ROOM_TOP.



2. Haga doble clic en Encimeras y luego haga doble clic en Superficie Predefinida.



3. Seleccione la encimera, arrástrela al Plano de Piso y haga clic para colocar.



4. Para editar la forma o atributos de la encimera (tipo, textura, valor arriba/abajo, grosor, etc.), apunte a la encimera, haga clic derecho y seleccione la opción de edición. Consulte Editar encimeras y molduras para más información.
