Usando Propiedades de Pared, puedes hacer que el techo y las paredes:
- Se conecten dependiendo de la altura de la pared. Conectarse en cualquier caso, sin importar la altura de la pared o,
- Nunca se conecten (por ejemplo, paredes península).
- Completa los siguientes 6 pasos para crear un diseño con un techo tipo catedral:

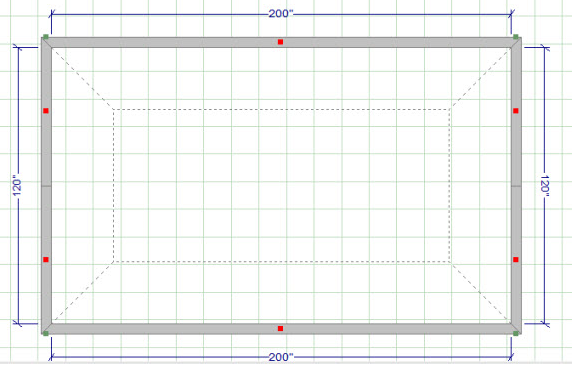

- Crea cuatro paredes: La Pared 1 consiste en dos paredes colineales de 60" (Pared 1, secciones #1 y #2), la Pared 2 consiste en una pared de 200", la Pared 3 consiste en dos paredes colineales de 60" (Pared 3, secciones #1 y #2), y la Pared 4 consiste en una pared de 200".
- Apunta a cualquier pared (no a la zona de colocación) y haz doble clic para abrir el cuadro de diálogo de Propiedades de Pared.
- Para crear un techo tipo catedral, necesitas cambiar la altura de las cuatro secciones colineales para la Pared 1 y la Pared 3 pero primero, especifica que quieres que las paredes se conecten al techo basándose en su altura.

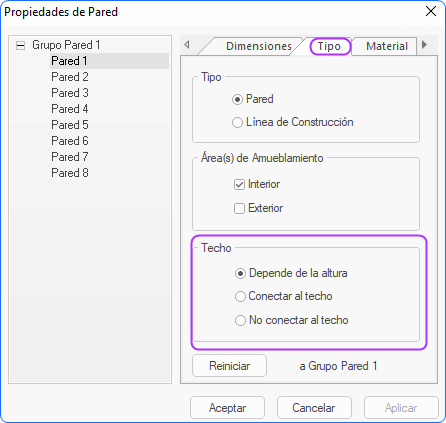

En la pestaña Tipo, observa las opciones del techo. Por defecto, el techo se conecta a las paredes dependiendo de su altura, que es lo que quieres. Si por alguna razón quisieras que una pared de 20" de altura se conecte al techo, elegirías Conectar al techo (el sistema ignorará cualquier conexión ilógica pared/techo).
- En la pestaña Dimensiones, cambia las alturas de sección de la Pared 1 y la Pared 3.
- En el cuadro de diálogo de Propiedades de Pared, haz clic en Aplicar y Aceptar.
- Haz doble clic en la zona de colocación de la primera pared vertical de 120" (a la izquierda) para mostrar una vista de Elevación. Luego vuelve a escalar haciendo doble clic en el botón de rueda en ambas vistas.
Ahora puedes ver claramente el techo tipo catedral que se creó con varias alturas de pared. Cualquier otro techo inclinado también puede ser creado usando alturas de pared.
