Los siguientes temas explican la herramienta principal de Diseño que te ayuda a seleccionar y colocar elementos.

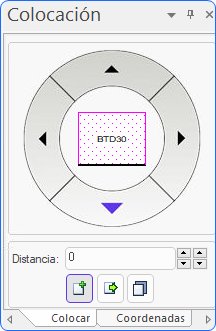

El cuadro de Colocación te permite: colocar, mover o copiar rápidamente los elementos que has seleccionado ya sea desde el Navegador en la Nube, Navegador Local, la cinta de Elementos, o la cinta de Distribución de Habitaciones (puedes hacer esto en la pestaña de Coordenadas).
El campo Desplazamiento te permite ingresar la distancia entre el elemento actual y el siguiente que se colocará.
Asegúrate de que el botón Colocación
esté seleccionado en la cinta de Vista. El fondo del botón Colocación es púrpura cuando el botón está activo.
Puedes acoplar (fijar) el cuadro de Colocación a cualquier lado de la pantalla o dejarlo flotando. Consulta Componentes Acoplables para instrucciones.
La pestaña Colocar y la herramienta de Colocación se activan cuando seleccionas un elemento en el área de Trabajo. La herramienta de Colocación simplifica la posición de los elementos y facilita manejar situaciones especiales de colocación que requieren desplazamientos especiales.
La imagen en el centro de la herramienta de Colocación representa el elemento de referencia. Este elemento es el último que colocaste, pero puedes restablecerlo a cualquier elemento que selecciones en tu dibujo. Cada nuevo elemento que colocas/mueves se convierte en el elemento de referencia para la siguiente colocación. El elemento de referencia siempre está resaltado en el área de Trabajo. El campo Desplazamiento te permite ingresar la distancia entre el elemento actual y el siguiente que se colocará.
La herramienta de Colocación permanece visible mientras la necesites, y no es necesario cerrarla para usar otros comandos.
El centro de la herramienta muestra el elemento seleccionado en vista en planta, rodeado por cuatro flechas de posición que colocan o mueven un elemento 45 grados a la izquierda, derecha, arriba o abajo en relación con el elemento seleccionado.
Para mover un elemento seleccionado en el área de Trabajo, haz clic en el botón Mover en el cuadro de Colocación. Usa el campo Desplazamiento para determinar a dónde se moverá el elemento seleccionado, y luego haz clic en la flecha de posición.
Para copiar un elemento seleccionado en el área de Trabajo, haz clic en el botón Copiar en el cuadro de Colocación. Usa el campo Desplazamiento para determinar a dónde se copiará el elemento seleccionado, luego haz clic en la flecha de posición.
Puedes ingresar/editar valores que determinan la ubicación de un elemento (Plano de Planta o Elevación) que has seleccionado ya sea desde el Navegador en la Nube, Navegador Local, la cinta de Elementos, o la cinta de Distribución de Habitaciones (puedes hacer esto en la pestaña de Coordenadas).
