Uso de la herramienta de superficie para dibujar azulejos en paredes o revestimiento de pisos
Dibujar una superficie
Complete los siguientes pasos para dibujar azulejos en paredes:
- Abra un área de Elevación y elimine todas las Configuraciones de Visualización que puedan saturar su dibujo de superficie.
- En la barra de herramientas del Área de Trabajo, asegúrese de que los botones Ajuste a Elemento
y Modo Orto
estén activados.
- En la cinta de Elementos, seleccione Superficie
- En la Elevación, seleccione el punto de inicio del área de superficie.

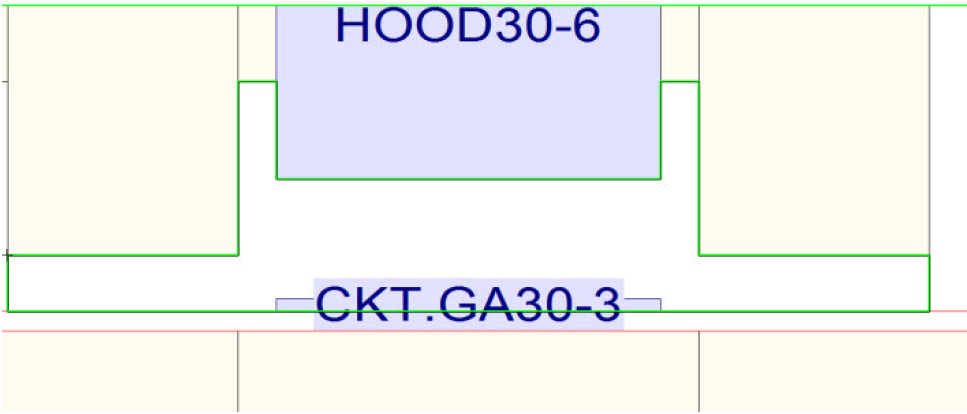

- Seleccione todos los puntos restantes en la superficie. El área seleccionada se identifica con una línea verde brillante.
- Haga clic derecho cuando haya terminado de dibujar la forma cerrada del área de superficie.
- Se abre el cuadro de diálogo Atributos y muestra la dimensión de la superficie en pies cuadrados. En el campo Textura, seleccione el azulejo que desea usar.
Nota: Puede renombrar la superficie cambiando el campo Código de Usuario.
- Haga clic en Aceptar para cerrar el cuadro de diálogo Atributos.

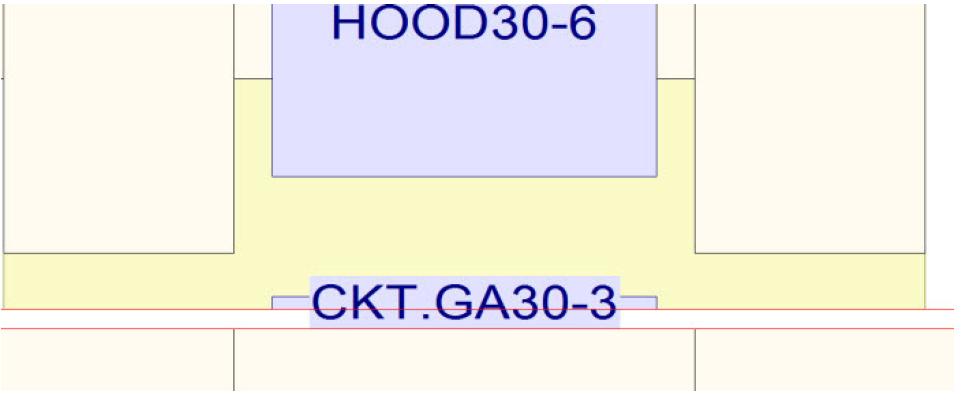

La siguiente figura proporciona un ejemplo de azulejos cerámicos dibujados detrás de una superficie de cocina en un área de elevación.
La siguiente figura proporciona un ejemplo de la elevación de pared renderizada con azulejos cerámicos.
Superficies de piso
Las superficies de piso se dibujan usando el mismo método, excepto que los puntos de ajuste pueden no ser tan cruciales, dependiendo de su diseño.
Editar una superficie
Complete los siguientes pasos para editar una superficie de pared o piso:
- Apunte a la superficie, haga clic derecho y seleccione Editar en el menú de superficie.
- Apunte a la superficie nuevamente, haga clic derecho y seleccione Mover, Rotar o Agregar Punto.
- Si selecciona Agregar Punto, puede mover el punto agregado alrededor de las líneas de la superficie y luego hacer clic para establecer la posición.
Para cambiar la forma de la superficie, seleccione un punto (cuadro verde) y muévalo. - Una vez que haya terminado de editar la superficie, haga clic en Aceptar Cambios.
