La herramienta Surface te ayuda a añadir azulejos a cualquier pared o al espacio del suelo.
Completa los siguientes pasos para dibujar azulejos en la pared. Las superficies del suelo se dibujan usando el mismo método, excepto que los puntos de ajuste pueden no ser tan cruciales, dependiendo de tu diseño.
Abre un área de Elevación y elimina todas las Configuraciones de visualización que puedan saturar tu superficie de dibujo.
En la barra de herramientas del Área de trabajo, asegúrate de que los botones Item Snap
y Modo Ortho
estén activados.
En la cinta ITEMS, selecciona Surface

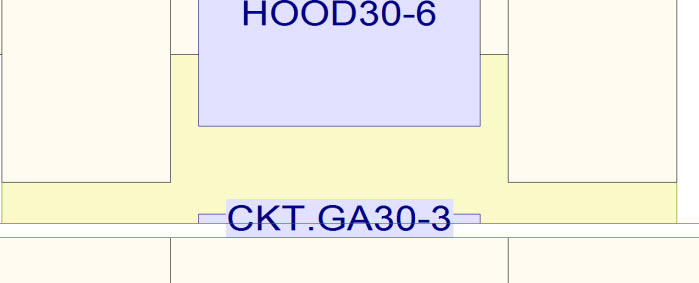

En la vista de Elevación, selecciona el punto de inicio del área de la superficie.

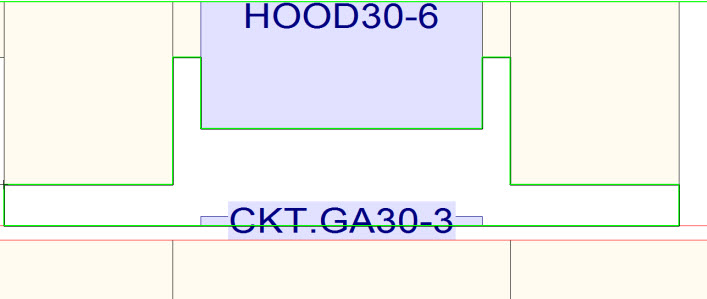

Selecciona todos los puntos restantes en la superficie. El área seleccionada se identifica con una línea verde brillante.
Haz clic derecho cuando hayas terminado de dibujar la forma cerrada del área de la superficie.

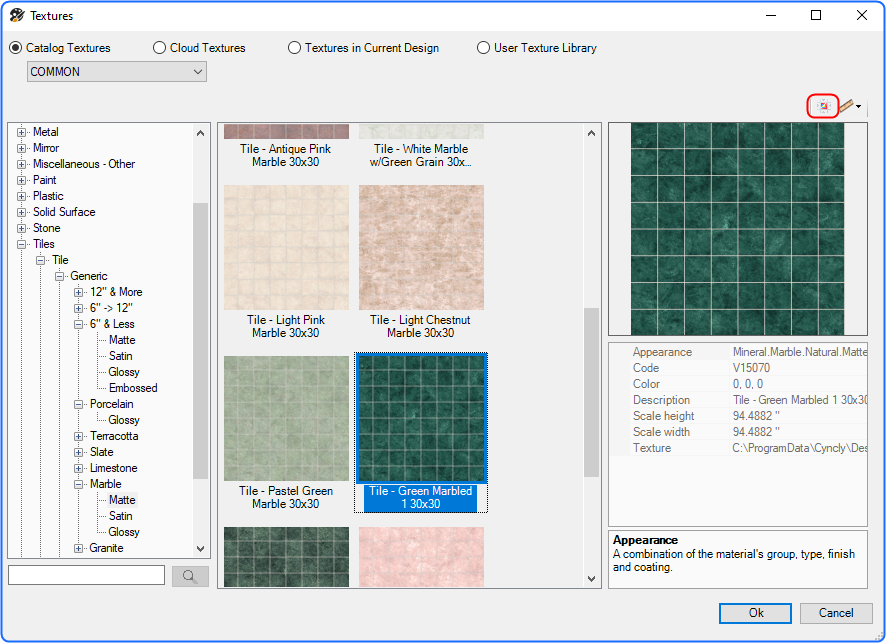

Se abre el cuadro de diálogo Atributos y muestra la dimensión de la superficie en pies cuadrados. En el campo Textura, selecciona el azulejo que deseas usar.
Nota: Puedes renombrar la superficie cambiando el campo Código de usuario.
Haz clic en Aceptar para cerrar el cuadro de diálogo de Atributos.
La siguiente figura proporciona un ejemplo de azulejos cerámicos dibujados detrás de una superficie de cocina en un área de Elevación.

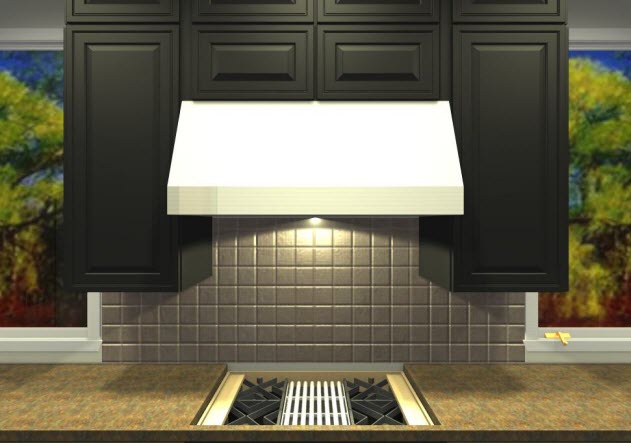

La siguiente figura proporciona un ejemplo de la Elevación de pared renderizada con azulejos cerámicos.
Editar una superficie
Completa los siguientes pasos para editar una superficie de pared o suelo:
Apunta a la superficie, haz clic derecho y selecciona Editar en el menú Surface.
Apunta nuevamente a la superficie, haz clic derecho y selecciona Mover, Rotar o Agregar punto.
Si seleccionas Agregar punto, puedes mover el punto añadido alrededor de las líneas de la superficie y luego hacer clic para fijar la posición.
Para cambiar la forma de la superficie, selecciona un punto (cuadro verde) y muévelo.
