Utilice este comando para mostrar una o más paredes en Elevación (vista frontal 2D). Véase también Duplicar áreas de elevación en la zona de colocación.
Nota: Para instrucciones sobre cómo cambiar la altura o el ancho de un área de Elevación, consulte Áreas de elevación, agregarlas y cambiar su tamaño.
Para mostrar una pared en elevación

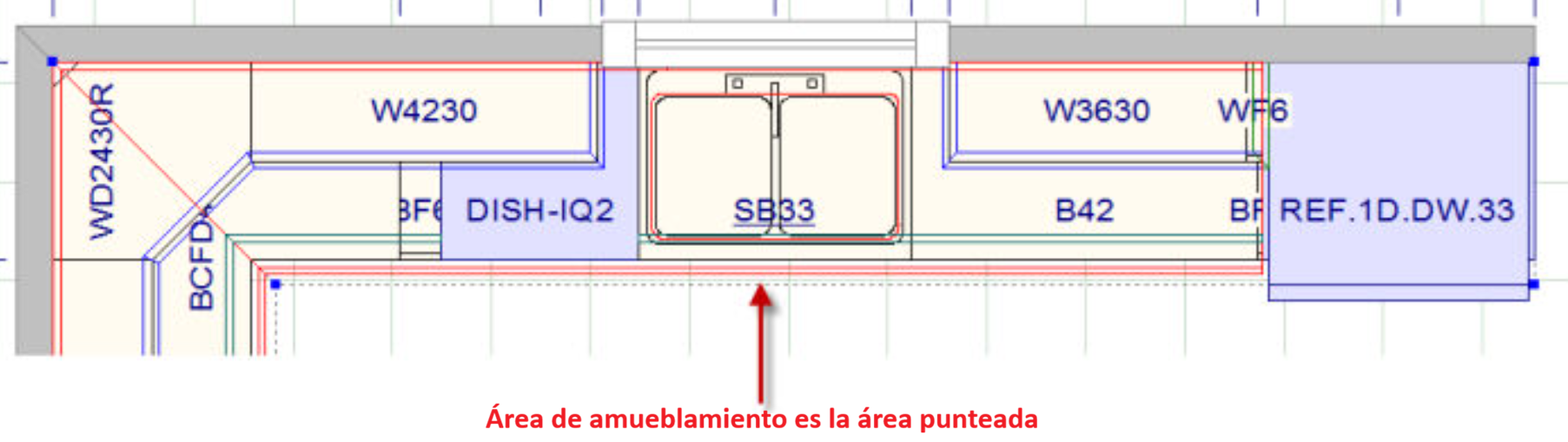

- Haga doble clic en la zona de colocación.
- Presione CTRL+K o haga clic en Agregar Elevación en la cinta de Diseño de Habitación.
Para mostrar dos o más paredes en Elevación
- Seleccione las zonas de colocación de paredes mientras mantiene presionada la tecla CTRL.
- Presione CTRL+K o haga clic en Agregar Elevación en la cinta de Diseño de Habitación.
Consejo: Otro método para agregar una elevación - Una vez que las zonas de colocación están resaltadas, haga clic derecho en el plano y seleccione Agregar Área de Elevación.
Cuando selecciona dos o más paredes, se muestran una al lado de la otra como entidades separadas, pero se consideran una sola vista; por lo tanto, una única pestaña de visualización está disponible por vista cada vez que agrega un área de Elevación.
Puede configurar Configuraciones de Visualización para cada vista de elevación.
Agregar múltiples elevaciones
Es posible agregar múltiples elevaciones en la misma pestaña de elevación.
- Abra un archivo de diseño con más de una pared.
- Haga clic en una de las zonas de colocación.
- Mantenga presionada la tecla CTRL en el teclado y haga clic en una segunda zona de colocación. Repita este paso si hay más zonas de colocación que desea incluir en la elevación. Todas las zonas de colocación seleccionadas se resaltan en azul.
- Haga clic en Diseño de Habitación y luego en Agregar Elevación.
Se crea una única pestaña de elevación que muestra las elevaciones de todas las paredes seleccionadas.
