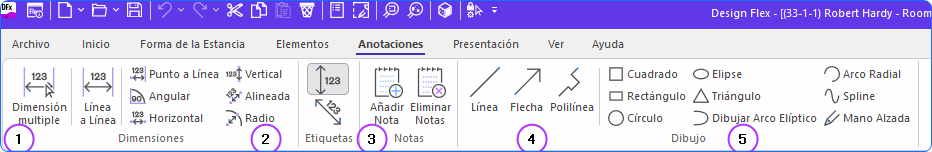

La cinta de ANOTACIONES te permite agregar dimensiones de usuario, notas y etiquetas, y varias formas a tu diseño.
| 1. |
Dimensión múltiple: Para agregar dimensiones a múltiples líneas paralelas seleccionadas Línea a línea: Para agregar una dimensión entre dos líneas. |
| 2. |
Punto a línea: Para agregar una dimensión entre un punto y una línea. Angular: Para agregar una dimensión en un ángulo. Horizontal: Para agregar una dimensión entre dos puntos horizontales. Vertical: Para agregar una dimensión entre dos puntos verticales. Alineado: Para agregar una dimensión entre dos puntos cualesquiera. Radio: Para agregar dimensión al radio de un círculo o arco. |
| 3. |
Para alinear todas las etiquetas horizontalmente Para alinear todas las etiquetas basándose en la orientación del ítem y la dimensión |
| 4. | Para agregar y eliminar notas y etiquetas de Plano de planta o Elevación. (Las notas se pueden agregar a los diseños de dibujo como parte de tu presentación) |
| 5. | Para dibujar líneas y formas. (Las líneas y formas pueden usarse para la colocación de formas 3D y molduras, para ver más sobre esto, por favor consulta Cambiar una forma a un ítem 3D – Diseño) |
