Los cortes por restricción se generan cuando
una losa excede el ancho máximo especificado en el catálogo,
hay un recorte; este se centra en el recorte, y
una losa excede la profundidad máxima especificada en el catálogo.
Los cortes de usuario solo son generados por el usuario con el comando Editar Forma, Sección #, Añadir Corte.

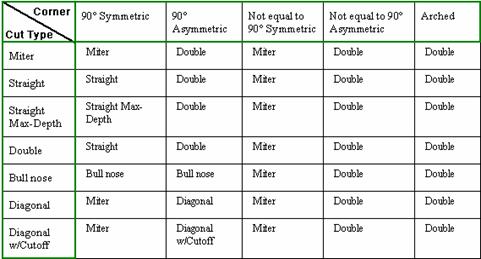

La siguiente tabla identifica cada tipo de corte y sus tipos de esquinas asociados:
Corte a inglete
Un corte a inglete es un corte en esquina con un ángulo de 45 grados desde el punto frontal hasta el punto trasero. El corte a inglete se usa en artículos lineales y de superficie. Otros cortes disponibles para este tipo de esquina incluyen: corte recto, corte recto de profundidad máxima y corte de borde redondeado.
Complete los siguientes pasos para cambiar un corte a inglete a un corte recto:
Apunte a la encimera con el corte a inglete, haga clic derecho y seleccione Editar Forma.
Apunte al corte a inglete que desea modificar y haga clic derecho.
Apunte a Corte a Inglete en el menú emergente, y seleccione Corte Recto en el Menú de Cortes.
Corte recto
Un corte recto es un corte en esquina con un ángulo de 90 grados desde un punto frontal hasta la intersección de una línea frontal correspondiente y una línea trasera.
Hay dos tipos de corte recto: uno para cada línea frontal que toca el punto frontal. Si no necesita un corte con restricción de longitud, el programa produce el corte en sentido antihorario hacia el punto de la esquina. Otros cortes disponibles para este tipo de esquina incluyen: corte a inglete, corte recto de profundidad máxima y corte de borde redondeado.
Complete los siguientes pasos para cambiar un corte recto a un corte de borde redondeado:
Apunte a la encimera con el corte, haga clic derecho y seleccione Editar Forma.
Apunte al corte recto que desea modificar y haga clic derecho.
Apunte a Corte Recto en el menú emergente y seleccione Corte de Borde Redondeado en el Menú de Cortes.
Corte recto de profundidad máxima y cómo editarlo
Un corte en esquina colocado en la profundidad máxima de la losa utilizada. Ya sea que coloque encimeras manual o automáticamente, este corte puede aparecer a la derecha o a la izquierda de la esquina. Por defecto, el programa usa la sección a la izquierda de la esquina como referencia, lo que puede causar la aparición de cortes innecesarios. Para evitar esto, debe eliminar los cortes generados y agregar un corte a la derecha de la esquina. Otros cortes disponibles para este tipo de esquina incluyen: corte a inglete, corte recto y corte de borde redondeado.
Complete los siguientes pasos para cambiar un corte recto de profundidad máxima a un corte a inglete:
Apunte a la encimera con el corte, haga clic derecho y seleccione Editar Forma.
Apunte al corte recto de profundidad máxima y haga clic derecho.
En el menú emergente, apunte a Corte Recto de Profundidad Máxima, y seleccione Corte a Inglete en el Menú de Cortes.
Corte doble y cómo editarlo
Este tipo de corte europeo en realidad produce dos cortes. Se genera ya sea en una esquina diagonal o en una esquina arqueada. En ambos tipos de esquinas, los cortes comienzan en los puntos frontales de la línea diagonal y terminan en los puntos traseros. Otros cortes disponibles para este tipo de esquina incluyen: corte de borde nulo, corte diagonal y diagonal con corte.
Complete los siguientes pasos para cambiar un corte doble en esquina a un corte diagonal:
Apunte a la encimera con el corte, haga clic derecho y seleccione Editar Forma.
Apunte a uno de los cortes dobles en esquina y haga clic derecho.
Apunte a Corte Doble en Esquina en el menú emergente, y seleccione Corte Diagonal en el Menú de Cortes.
Corte diagonal y cómo editarlo
El corte diagonal es un corte doble en esquina hecho solo en esquinas diagonales. La orientación se calcula a partir del ángulo medio entre los puntos frontales diagonales y sus líneas adyacentes, que luego se intersectan con puntos traseros. Otros cortes disponibles para este tipo de esquina incluyen: corte de borde redondeado, corte doble y diagonal con corte.
Complete los siguientes pasos para cambiar un corte diagonal a un corte doble:
Apunte a la encimera con el corte, haga clic derecho y seleccione Editar Forma.
Apunte a uno de los cortes diagonales y haga clic derecho.
Apunte a Corte Diagonal en el menú emergente, y seleccione Corte Doble en el Menú de Cortes.
Hacer un corte diagonal con corte
Complete los siguientes pasos para crear un corte diagonal con corte:
Apunte a una encimera con una esquina diagonal, haga clic derecho y seleccione Atributos. Se abre el cuadro de diálogo de Atributos .
En la pestaña Variables, seleccione el panel Cantidad.
En la lista Tipo de corte EO , seleccione Diagonal con corte.
Haga clic en Aceptar.
