Dibujar paredes

This example shows you how to draw walls in a clockwise direction without using the Ortho button to change angles.

1. Make sure that you are in the Continuous wall mode in the Room Layout ribbon.



2. Haga clic en la esquina inferior izquierda de la planta, como indica la X en la siguiente figura.



   El menú Editar Figura aparece.



3. Mueva el puntero hacia la izquierda y hacia la derecha. Tenga en cuenta que puede cambiar los ángulos simplemente moviendo el puntero.



4. In the Edit Shape ribbon, click Draw Using Front Dimension.



5. Mueva el puntero hacia arriba para extender la longitud de la primera pared a 120" y el ángulo a 90 grados (mire el cuadro Colocación para verificar la longitud y el ángulo). Las mediciones no tienen que ser precisas para este ejercicio. Haga clic para confirmar.



6. Mueva el puntero hacia la derecha y extienda la longitud de la segunda pared a 90" y el ángulo a 125 grados. Haga clic para confirmar.



7. Mueva el puntero hacia la derecha y extienda la longitud de la tercera pared a 90" y el ángulo a 110 grados. Haga clic para confirmar.



8. Mueva el puntero hacia abajo y extienda la longitud de la cuarta pared a 120" y el ángulo a 125 grados. Haga clic para confirmar.

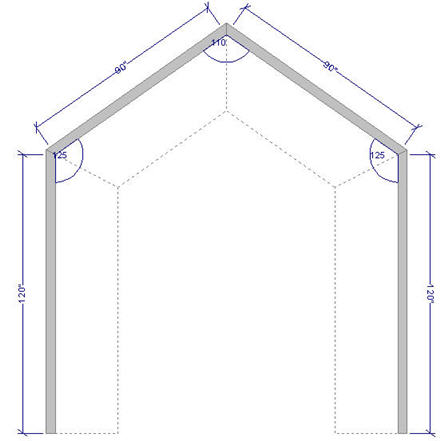

9. Press ESC to finish adding walls. La siguiente figura muestra el resultado.



Tip: To display wall dimensions, right-click in the Floor Plan area, select Display Settings, select the Dimensions tab, and then select the Auto Dimensions check box.
