Design allows you to create a mirror image of your floor plan or elevation area with either cloud configurable or file-based manufacturer's catalogs.

Esto puede ser útil a la hora de crear diferentes diseños para apartamentos, habitaciones o espacios interiores enfrentados que deben tener las mismas dimensiones.

Simetría (volteo) un plano de planta horizontalmente

Complete los siguientes pasos para reflejar un plano de planta horizontalmente:

Abra el diseño que desea reflejar.

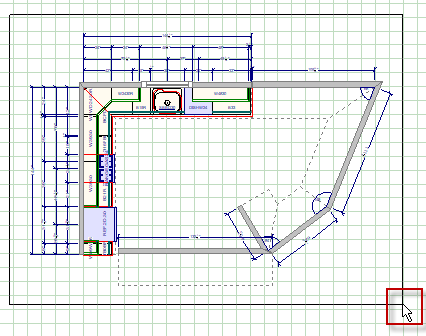

Highlight the whole design by creating a lasso around it. Para ello, haga clic, mantenga pulsado el botón del ratón y arrastre diagonalmente hacia abajo y hacia la derecha hasta que el plano de planta esté cerrado con el cuadro de borde negro.
Suelte (no haga clic) el botón del ratón cuando haya terminado. Se selecciona el plano de planta completo (ver más abajo).
Now, point within the design, right-click, and select Mirror Items if the current design contains items from the Local browser and Cloud.
Si desea que su plano de planta se refleje horizontalmente, haga clic y mantenga presionado el botón del ratón donde desea comenzar a dibujar la línea horizontal (por ejemplo, en la parte superior izquierda del plano de planta).
While holding down the button, drag the pointer horizontally (from left to right) to where you want the line to end.

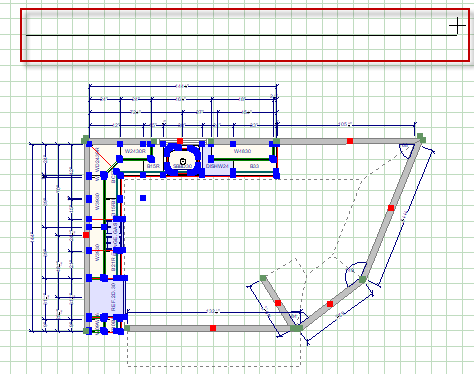

Haga clic y suelte el botón del ratón cuando haya terminado. Ilustración de la línea delineada en rojo (ver abajo).
When the message Do you want to delete the original items? appears, click Yes if you want to remove the original layout, or click No to keep it.

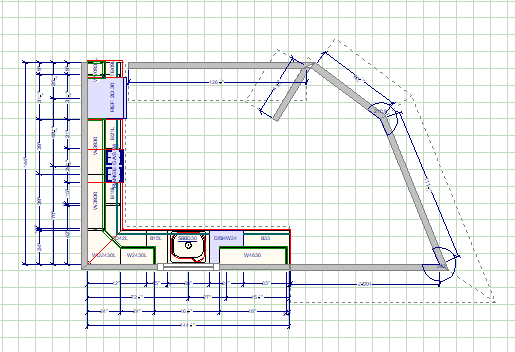

Here's what it might look like if you had drawn a horizontal line and decided to remove the original layout:

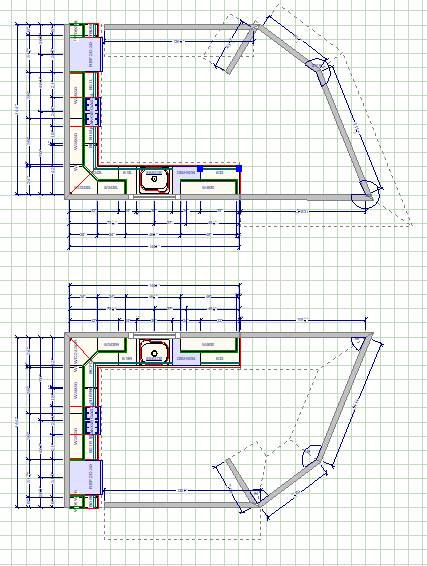

Here's what it might look like if you had drawn a horizontal line and decided to keep the original layout:

Simetría (volteo) un plano de planta verticalmente

Complete the following steps to mirror a floor plan vertically:

Open the design you want to mirror.
Highlight the whole design by creating a lasso around it. Para ello, haga clic, mantenga pulsado el botón del ratón y arrastre diagonalmente hacia abajo y hacia la derecha hasta que el plano de planta esté cerrado con el cuadro de borde negro.
Suelte (no haga clic) el botón del ratón cuando haya terminado. Se selecciona el plano de planta completo (ver más abajo).
Now, point within the design, right-click, and select Mirror Items if the current design contains items from the Local browser and Cloud.
Si desea que su plano de planta se refleje verticalmente, haga clic y mantenga presionado el botón del ratón donde desea comenzar a dibujar la línea vertical (por ejemplo, en la parte superior derecha del plano de planta).
Mientras mantiene presionado el botón, arrastre el puntero verticalmente (de arriba a abajo) hasta donde desea que termine la línea.

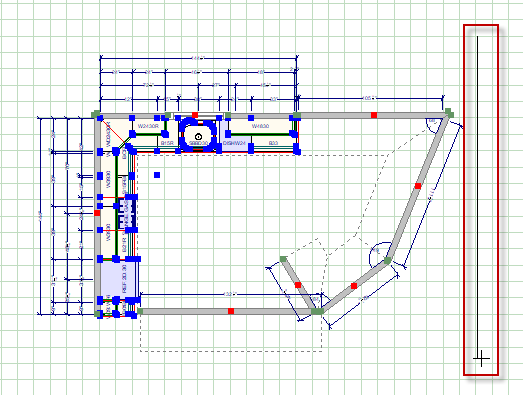

Haga clic y suelte el botón del ratón cuando haya terminado. Ilustración de la línea delineada en rojo (ver abajo).
When the message Do you want to delete the original items? appears, click Yes if you want to remove the original layout, or click No to keep it.

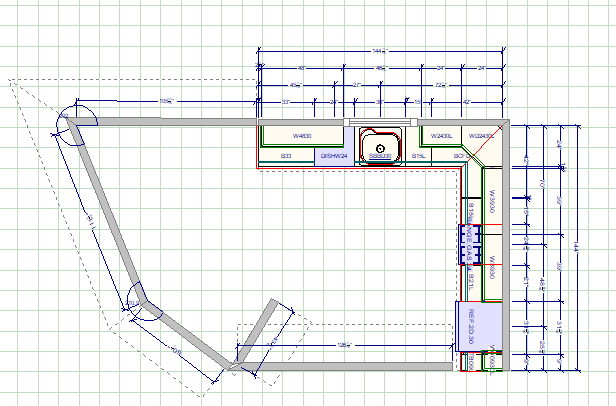

Here's what it might look like if you had chosen Yes.

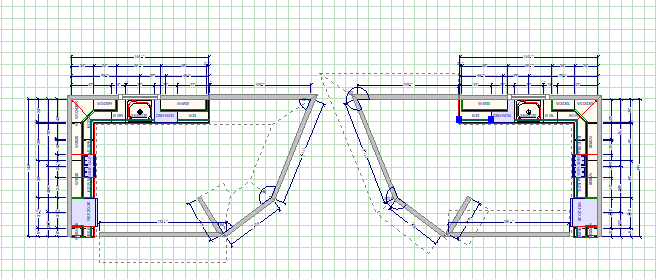

Here's what it might look like if you had drawn a vertical line and decided to keep the original layout:
