La commande Symboles vous permet de placer des symboles, tels que des symboles électriques, pour annoter votre conception. Lorsque vous placez un symbole sur le plan d’étage et la zone d’élévation, l’étiquette apparaît automatiquement avec son symbole.
Suivez les étapes ci-dessous pour savoir comment ajouter des symboles et modifier les étiquettes.
Ajouter des symboles à votre design
- Dans le Items, cliquez sur le Symboles

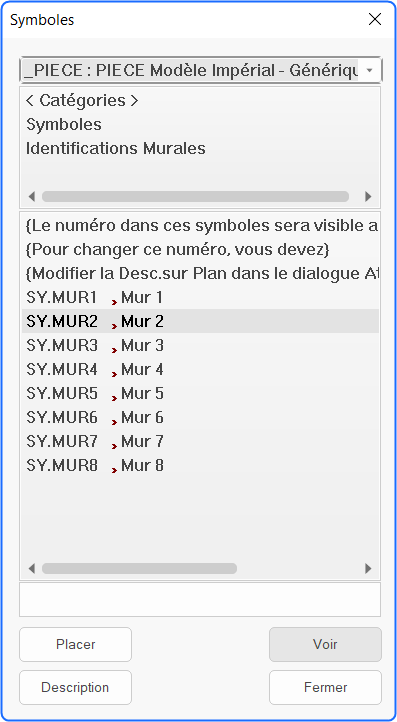

Vous pouvez également sélectionner un symbole dans le catalogue ROOM dans le navigateur local. - Dans le Symboles, double-cliquez sur une catégorie de symboles.
- Sélectionnez un symbole et cliquez sur Lieu.
- Cliquez dans la zone Plan d’étage ou Élévation (mur ou ailleurs).
- Si vous ne souhaitez plus placer ce symbole, appuyez sur ESC.
- Si vous souhaitez placer le symbole, déplacez-le à la position requise et cliquez pour le définir, ou tapez les valeurs d’emplacement dans la zone Placement et appuyez sur ENTRÉE<.
- Vous pouvez également sélectionner le symbole et utiliser le menu contextuel pour l’extraire/afficher sur le plan d’étage ou vers le haut/bas dans l’élévation.
- Cliquez Fermer pour fermer la boîte de dialogue Symboles.

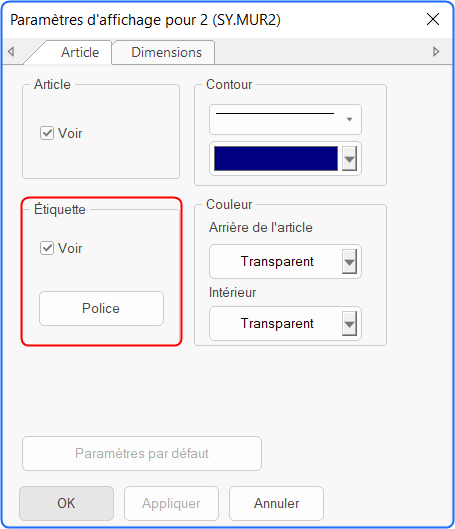

Pour afficher/masquer l’étiquette de l’élément
Dans le Label du Élément onglet, sélectionner ou désélectionner Affichage.
Pour modifier le type, le style, la taille, l’effet et la couleur de la police de l’étiquette
Dans le Label du Élément onglet, cliquez sur Font.
