Comment ajouter des comptoirs

Vous pouvez ajouter des comptoirs et des garnitures (moulures, soffites, etc.) manuellement dans vos conceptions (les armoires doivent être présentes avant de placer les comptoirs) ou automatiquement.

Vous pouvez également créer un aménagement de comptoir avec ou sans design avec le Assistant de comptoir.



Ajouter des comptoirs et des garnitures manuellement

1.  Dans le ITEMS<, cliquez sur le ruban Comptoirs bouton.



   Remarque: Vous pouvez également sélectionner un comptoir ou un composant associé dans le Liste glisser-déposer.


2. Dans le Comptoirs, sélectionnez un catalogue.


3. Double-cliquez sur une catégorie (Comptoirs).


4. Sélectionnez l’article de comptoir que vous souhaitez placer.


5. Cliquez Lieu.


6. Sélectionnez une armoire basse.


7. Dans la boîte de dialogue Plans de travail, cliquez sur Close.

Ajoutez automatiquement des comptoirs et des garnitures

Effectuez les étapes suivantes pour ajouter automatiquement des comptoirs, des moulures et des coups-de-pied:

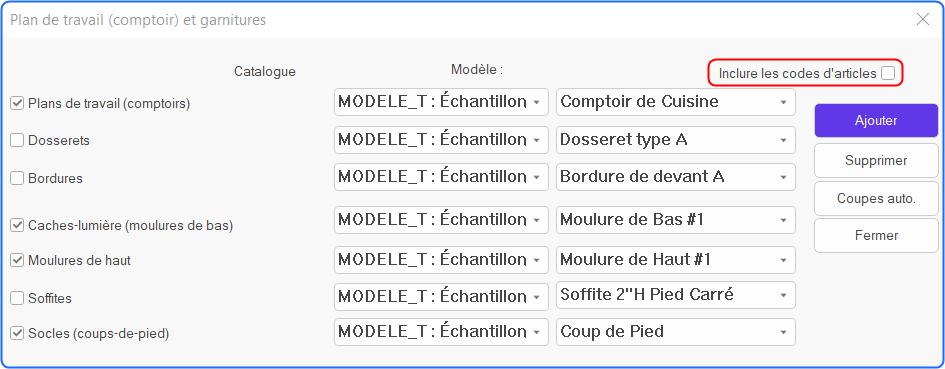

1. Dans le ITEMS< ruban, cliquez sur Comptoir et garnitures. Le Comptoirs et garnitures s’ouvre.




2. Pour ajouter des comptoirs, des éclaboussures, des bordures, des moulures, des soffites et/ou des coussinets, cochez la case dans la colonne de gauche de Comptoirs et garnitures. Pour omettre un élément, décochez sa case.


3. Dans le Catalogue colonne, sélectionnez un catalogue pour chaque élément que vous avez l’intention de dessiner. Le catalogue par défaut affiché a été attribué dans le Préférences boîte de dialogue.


4. Dans le Modèle, sélectionnez le modèle. Effacez Afficher les codes article si vous ne souhaitez pas voir les codes utilisateur dans les sélections.




5. Cliquez Add pour ajouter les éléments sélectionnés à votre conception et fermer la boîte de dialogue.
   Astuce: Pour supprimer un élément ajouté, cochez la case de l’élément, puis cliquez sur Supprimer.

Note: Lorsque le modèle de comptoir ou de garniture sélectionné dépasse les dimensions maximales, les sections conflictuelles sont identifiées par un motif hachuré.


Comptoirs autoportants

Les comptoirs autoportants sont des sections de comptoir qui ne sont pas ajoutées aux armoires basses. Vous pouvez ajouter des comptoirs autoportants à partir du ruban Articles ou de la liste du navigateur local.

Pour ajouter un comptoir autoportant à l’aide du ruban Articles, procédez comme suit:

1. Dans le ruban ÉLÉMENTS, cliquez sur l’icône Comptoirs bouton



2. Dans le Comptoirs boîte de dialogue, double-cliquez Comptoirs et Double-cliquez ensuite sur Prédéfini Top ou Divers Top.



3. Double-cliquez sur le modèle de comptoir ou sélectionnez-le et cliquez sur Lieu.



4. Cliquez dans le plan d’étage, positionnez la forme, puis cliquez à nouveau pour confirmer.



5. Pour modifier la forme ou les attributs du comptoir (type, texture, valeur haut/bas, épaisseur, etc.), pointez sur le comptoir, cliquez avec le bouton droit de la souris et sélectionnez l’option de modification. Voir Modifier les comptoirs et les garnitures pour plus d’informations.

Procédez comme suit pour ajouter un comptoir autoportant à l’aide du navigateur local:

1. Dans le Navigateur local, sélectionnez l’icône ROOM_TOP.



2. Double-clic Comptoirs puis double-cliquez Dessus prédéfini.



3. Sélectionnez le comptoir, faites-le glisser sur le plan d’étage et cliquez pour définir.



4. Pour modifier la forme ou les attributs du comptoir (type, texture, valeur haut/bas, épaisseur, etc.), pointez sur le comptoir, cliquez avec le bouton droit de la souris et sélectionnez l’option de modification. Voir Modifier les comptoirs et les garnitures pour plus d’informations.
