Comment obtenir plus d’un mur sur la même fenêtre d’élévation
- Dans le DISPOSITION DE LA PIÈCE, dans le Vues, cliquez sur le groupe Ajouter une élévation personnalisée icône.

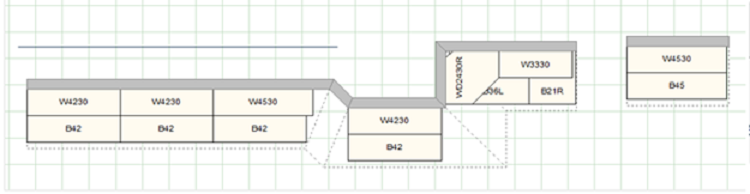

- Dans le plan d’étage, passez le pointeur de la souris sur la première section des murs ciblés et cliquez pour définir le point de départ; La conception place le premier segment de la ligne de dessin au-dessus des murs ciblés

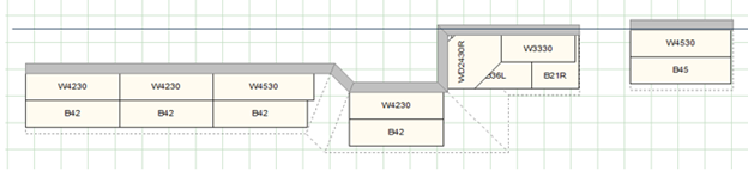

- Une fois que vous avez un point de départ et que vous déplacez la souris horizontalement vers la section finale, vous verrez une ligne droite qui suit le curseur.

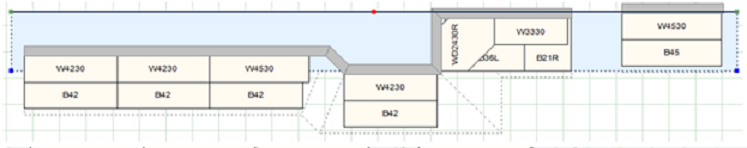

- Cliquez pour définir le point d’arrivée ; Le design dessinera un rectangle. Ce rectangle, délimité par la ligne continue et les pointillés, représente la zone à afficher dans le Altitude. Tous les éléments qui croisent la zone délimitée par le rectangle seront affichés dans l’élévation.

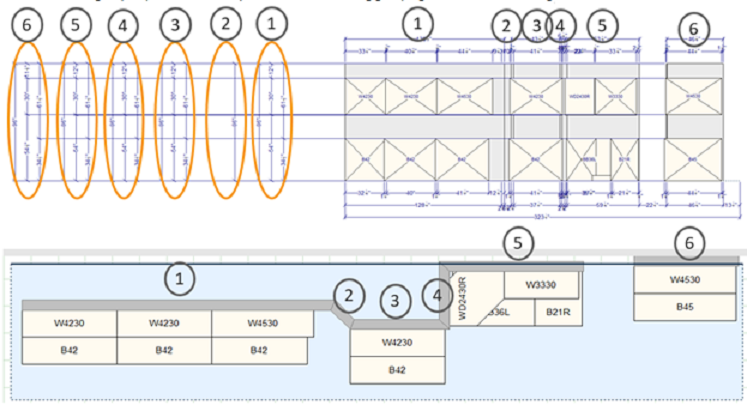

- Les dimensions sont regroupées par mur. La séquence de regroupement des cotes est détaillée dans les images ci-dessous:
Paramètres d’élévation personnalisés
Le Élévation personnalisée peut être modifiée via le menu contextuel. Par exemple, utilisez Changer la profondeur... pour modifier la cote de profondeur de l’élévation personnalisée.
- Pointez le pointeur dans la zone bleue et cliquez avec le bouton droit de la souris pour afficher le Élévation personnalisée.
- Sélectionner Modifiez la profondeur à partir de la Élévation personnalisée.
- Vous pouvez saisir la valeur requise ou utiliser les flèches haut/bas à la fin de la ligne.
