Si vous exportez des fichiers au format AutoCAD (.dwg ou .dxf), vous pouvez attribuer des noms de calque aux catégories de composants Cyncly.
Une fois renommés, les noms de calque peuvent être inclus avant la forme 3D/2D dans AutoCAD.
Procédez comme suit pour définir les préférences Exporter vers AutoCAD :
- Pour renommer certaines catégories, dans le FICHIER< , sélectionnez Préférences.

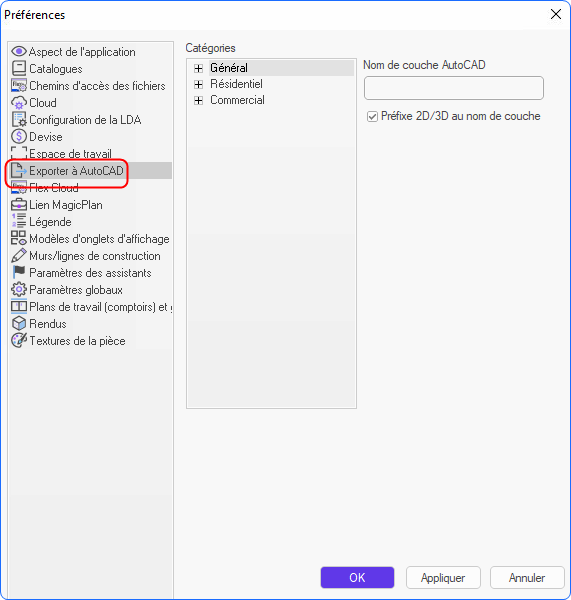

- Dans la boîte de dialogue Préférences, sélectionnez l’icône Exporter vers AutoCAD vitre.
- Dans la fenêtre Catégories, développez la catégorie globale (Général, Résidentiel ou Commercial) et le niveau de composant auquel vous souhaitez attribuer un nom de couche.
- Sélectionnez l’icône category à laquelle vous souhaitez attribuer un nom de calque.
- Dans le champ Nom du calque , saisissez le nouveau nom du calque.
- Sélectionnez l’icône Ajouter un préfixe 2D/3D dans la case à cocher nom de calque si vous souhaitez ajouter le nom de calque attribué aux formes 2D et 3D exportées dans AutoCAD.
