Utilisez l’icône clic droit pour afficher les caractéristiques des murs individuels ou des groupes de murs.
Les commandes disponibles dans le Modifier la forme est presque identique aux commandes disponibles lorsque vous sélectionnez une ligne de mur/construction (individuelle ou de groupe) dans le plan d’étage et que vous cliquez avec le bouton droit de la souris.
Procédez comme suit pour accéder à la Modifier la forme du mur mode:
- Pointez sur un mur ou une ligne de construction, cliquez avec le bouton droit de la souris et sélectionnez Modifier la forme du mur.

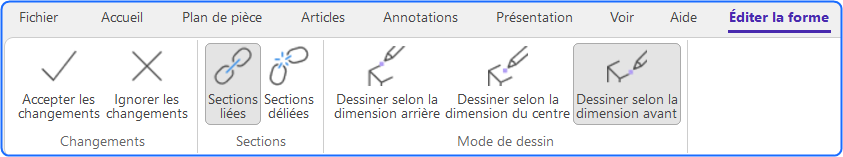

Les extrémités de la structure du mur s’affichent et le EDIT SHAPE< apparaît, comme illustré dans la figure suivante. Vous pouvez modifier l’ensemble du groupe ou une ligne de mur/construction à la fois.
- Pour quitter le Modifier la forme et fermez le EDIT SHAPE<, cliquez sur l’un des boutons suivants Modifier Forme ruban:
-
Accepter les modifications pour enregistrer toutes vos modifications et quitter.
- Ignorer les modifications pour ignorer toutes vos modifications et quitter.
Le Sections liées et Sections Unlinked sont similaires au mode de liaison dans le Barre d’outils de la zone de travail.
La plupart des commandes d’édition relatives à un groupe (murs ou lignes de construction) activeront Sections liées dans le Modifier la forme ruban. Cela indique que les modifications affecteront l’ensemble du groupe.
Pour modifier une seule ligne de mur/construction, cliquez sur Sections non liées dans le Modifier la forme ruban. Lorsque le Modifier la forme se ferme, les murs non adjacents et les lignes de construction sont séparés de leur groupe d’origine et peuvent être modifiés individuellement ; Vous ne pouvez plus modifier les murs ou les lignes en tant qu’unité.
Pour Dimension avant, utilisez la dimension avant, si vous avez des mesures de mur intérieur et que vous dessinez dans le sens des aiguilles d’une montre.
La plupart des plans architecturaux sont dessinés avec les dimensions de la ligne centrale pour les nouvelles constructions. Si vous dessinez un plan d’étage à partir des plans originaux, vous pouvez utiliser la justification du mur de la dimension centrale.
Utilisez la justification de la paroi de cote arrière si vous avez les mesures de la paroi extérieure et que vous dessinez dans le sens des aiguilles d’une montre.
