Complétez les étapes suivantes pour ajouter un plan de travail manuellement :
Dans le ruban ARTICLES, cliquez sur le bouton Plans de travail
Vous pouvez également sélectionner un plan de travail ou un composant associé dans le Navigateur local.
Si nécessaire, dans la boîte de dialogue Plans de travail, sélectionnez un catalogue.
Double-cliquez sur une catégorie.
Sélectionnez l'article de plan de travail que vous souhaitez placer.
Cliquez sur Placer.
Sélectionnez un meuble de base.
Dans la boîte de dialogue Plans de travail, cliquez sur Fermer.

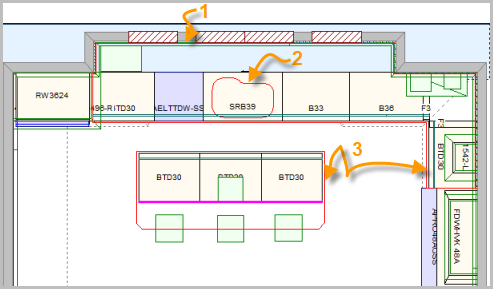

La figure suivante fournit un exemple d'un plan d'étage avec des articles de plan de travail.
La double ligne rouge identifie le dosseret du plan de travail (voir le numéro 1 sur l'image ci-dessus). |
| Le contour rouge de l'évier identifie la découpe de l'évier (voir le numéro 2 sur l'image ci-dessus). |
| La ligne rouge simple identifie les sections du plan de travail. |
