Utilisez cette commande pour afficher un ou plusieurs murs en élévation (vue 2D de face). Voir aussi Dupliquer des zones d’altitude dans la zone de placement.
-

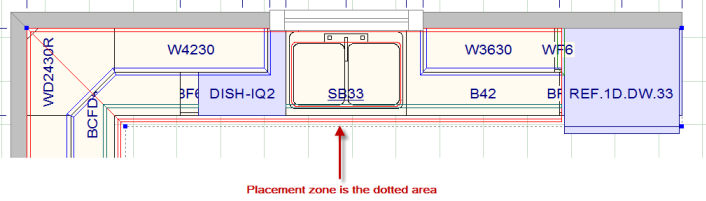

Pour afficher un mur en élévation, double-cliquez sur la zone de placement.
-
Pour afficher deux murs ou plus dans Élévation, sélectionnez d’abord les zones de placement des murs tout en appuyant sur la CTRL< , puis appuyez sur CTRL+K ou cliquez sur Ajouter Altitude dans le Ruban d’aménagement de la pièce.
-
Pour obtenir des instructions sur la modification de la hauteur ou de la largeur d’une zone d’élévation, voirZones d’élévation, ajout et redimensionnement.

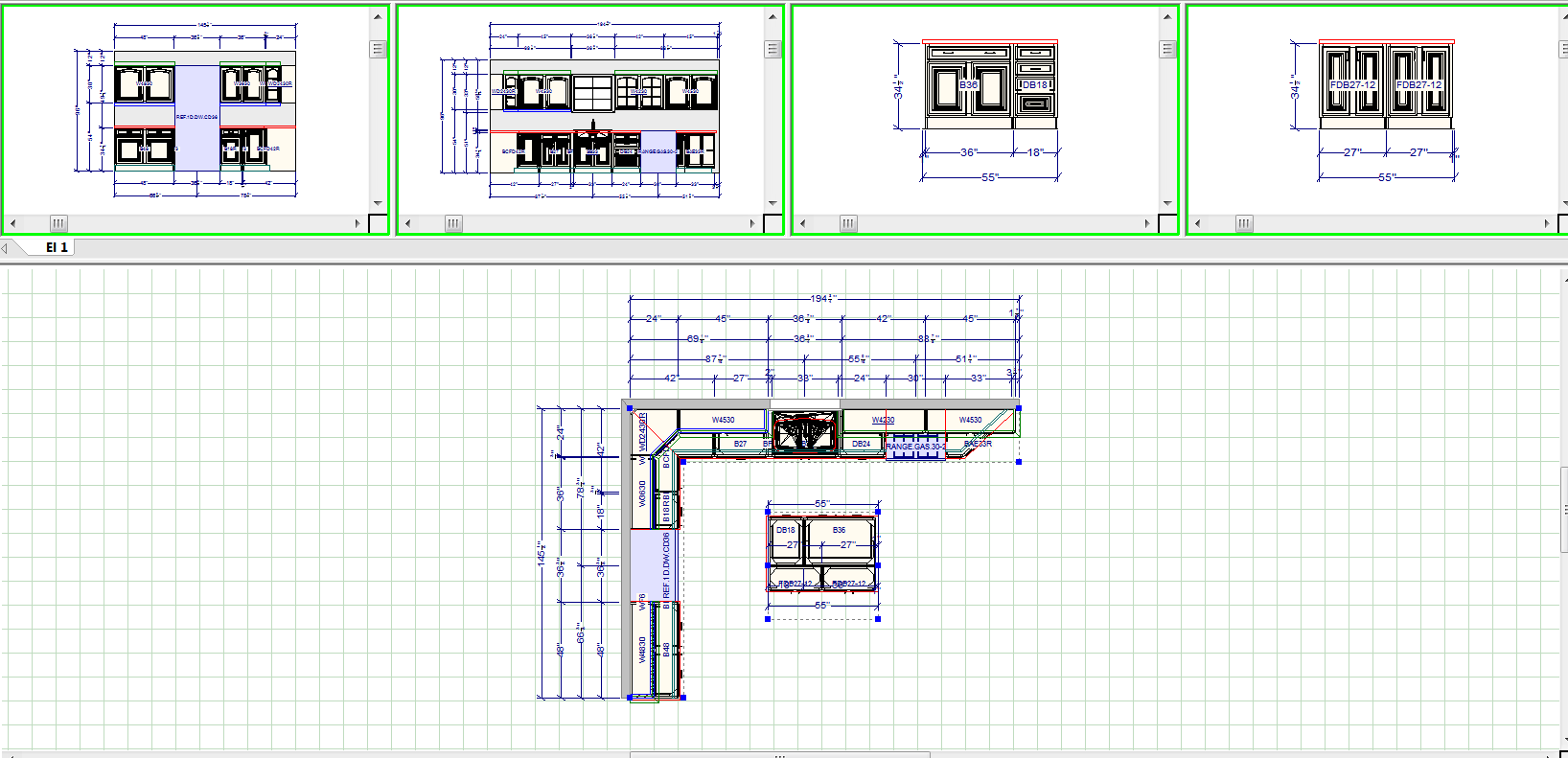

Lorsque vous sélectionnez deux murs ou plus, ils sont affichés côte à côte en tant qu’entités distinctes, mais sont considérés comme une seule vue ; par conséquent, un seul onglet d’affichage devient disponible par vue chaque fois que vous ajoutez une zone d’élévation.
Vous pouvez configurer Paramètres d’affichage pour chaque vue d’élévation.
Ajouter plusieurs élévations
Il est possible d’ajouter plusieurs altitudes sur le même onglet d’altitude.
- Ouvrez un fichier de conception avec plusieurs murs.
- Cliquez sur l’une des zones de placement.

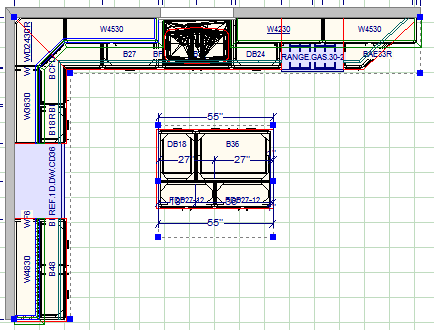

- Maintenez le CTRL< du clavier et cliquez dans une deuxième zone de placement. Répétez cette étape si vous souhaitez inclure d’autres zones de placement dans l’élévation. Toutes les zones de placement sélectionnées sont surlignées en bleu.
- Cliquez sur Room Layout et cliquez sur Ajouter Élévation.
Astuce: Une autre méthode pour ajouter une élévation - Une fois les zones de placement mises en surbrillance, cliquez avec le bouton droit de la souris sur le plan d’étage et cliquez sur Ajouter une zone d’altitude.
Un seul onglet d’élévation est créé pour afficher les élévations de tous les murs sélectionnés.
