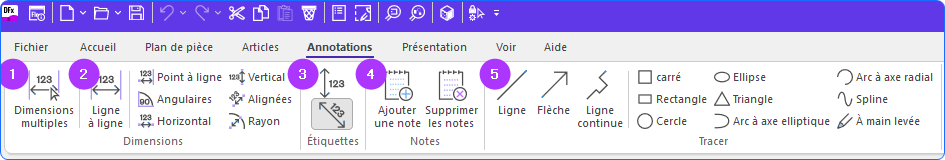

Le ruban ANNOTATIONS vous permet d'ajouter des cotes utilisateur, des notes et des étiquettes, ainsi que diverses formes à votre conception.
| 1. |
Multi Cote : Pour ajouter des cotes à plusieurs lignes parallèles sélectionnées Ligne à ligne : Pour ajouter une cote entre deux lignes. |
| 2. |
Point à ligne : Pour ajouter une cote entre un point et une ligne. Angulaire : Pour ajouter une cote sur un angle. Horizontal : Pour ajouter une cote entre deux points horizontaux. Vertical : Pour ajouter une cote entre deux points verticaux. Aligné : Pour ajouter une cote entre deux points quelconques. Rayon : Pour ajouter une cote au rayon d'un cercle ou d'un arc. |
| 3. |
Pour aligner toutes les étiquettes horizontalement Pour aligner toutes les étiquettes en fonction de l'orientation de l'élément et de la cote |
| 4. | Pour ajouter et supprimer des notes et étiquettes de plan d'étage ou d'élévation. (Les notes peuvent être ajoutées aux mises en page de dessin dans le cadre de votre présentation) |
| 5. | Pour dessiner des lignes et des formes. (Les lignes et formes peuvent être utilisées pour les formes 3D et le placement des moulures, pour en savoir plus, veuillez vous référer à Changer une forme en un élément 3D – Conception) |
