Types de coupe pour un comptoir et comment les modifier – Design

Les trois types de coupes sont les coupes d’angle, les coupes de contrainte et les coupes utilisateur.

Les coupes de contrainte sont générées où

une dalle dépasse la largeur maximale spécifiée dans le catalogue,
une découpe est présente; il est centré sur la découpe, et
Une dalle dépasse la profondeur maximale spécifiée dans le catalogue.

Les coupes utilisateur ne sont générées que par l’utilisateur à l’aide de la commande Modifier la forme, Section #, Ajouter une coupe.

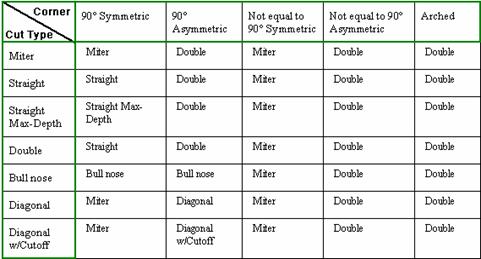

Le tableau suivant identifie chaque type de coupe et ses types d’angle associés:

Coupe d’onglet

Une coupe d’onglet est une coupe d’angle avec un angle de 45 degrés entre le point avant et le point arrière. La coupe d’onglet est utilisée sur les articles linéaires et de surface. D’autres coupes sont disponibles pour ce type d’angle : coupe droite, coupe droite à profondeur maximale et coupe en bout de taureau.

Procédez comme suit pour remplacer une coupe d’onglet par une coupe droite :

Pointez sur le plan de travail avec la coupe d’onglet, cliquez avec le bouton droit de la souris et sélectionnez Modifier la forme.
Pointez sur la coupe d’onglet que vous souhaitez modifier et cliquez avec le bouton droit de la souris.
Pointer vers dans le menu contextuel, et sélectionnez Coupe droite dans le menu Coupe.

Coupe droite

Une coupe droite est une coupe d’angle avec un angle de 90 degrés à partir d’un point avant jusqu’à l’intersection d’une ligne avant et d’une ligne arrière correspondantes.

Il existe deux types de coupe droite : une pour chaque ligne de front touchant le point avant. Si vous n’avez pas besoin d’une coupe avec contrainte de longueur, le programme produit la coupe dans le sens inverse des aiguilles d’une montre jusqu’au point d’angle. D’autres coupes disponibles pour ce type d’angle comprennent : coupe d’onglet, coupe droite à profondeur maximale et coupe en bec de taureau.

Procédez comme suit pour remplacer une coupe droite par une coupe en forme de nez de bœuf :

Pointez sur le comptoir avec la coupe, cliquez avec le bouton droit de la souris et sélectionnez Modifier la forme.
Pointez sur la coupe droite que vous souhaitez modifier et cliquez avec le bouton droit de la souris.
Pointer vers Coupe droite dans le menu contextuel et sélectionnez Nez de taureau dans le menu Coupe.

Coupe droite à profondeur maximale et comment la modifier

Une coupe d’angle placée à la profondeur maximale de la dalle utilisée. Que vous placiez les comptoirs manuellement ou automatiquement, cette coupe peut apparaître à droite ou à gauche du coin. Par défaut, le programme utilise la section située à gauche du coin comme référence, ce qui peut entraîner l’apparition de coupes inutiles. Pour éviter cela, vous devez supprimer les coupes générées et ajouter une coupe à droite du coin. D’autres coupes disponibles pour ce type d’angle comprennent : coupe d’onglet, coupe droite et coupe en bout de taureau.

Procédez comme suit pour transformer une coupe droite à profondeur maximale en coupe d’onglet :

Pointez sur le comptoir avec la coupe, cliquez avec le bouton droit de la souris et sélectionnez Modifier Shape.
Pointez sur la coupe droite à profondeur maximale et cliquez avec le bouton droit de la souris.
Dans le menu contextuel, pointez sur Coupe droite à profondeur maximale, et sélectionnez Coupe d’onglet dans le menu Coupe.

Double coupe et comment l’éditer

Ce type de coupe européen produit en fait deux coupes. Il est généré soit sur un coin diagonal, soit sur un coin arqué. Sur les deux types de coins, les coupes commencent aux points avant de la ligne diagonale et se terminent aux points arrière. Les autres coupes disponibles pour ce type d’angle incluent : la coupe de nez nulle, la coupe diagonale et la coupe diagonale avec coupure.

Procédez comme suit pour transformer une coupe à double coin en coupe diagonale :

Pointez sur le comptoir avec la coupe, cliquez avec le bouton droit de la souris et sélectionnez Modifier la forme.
Pointez sur l’une des doubles coupes d’angle et faites un clic droit.
Pointer vers Coupe à double coin dans le menu contextuel, puis sélectionnez Coupe dans le menu Coupe.

La coupe diagonale et comment la modifier

La coupe diagonale est une coupe à double coin réalisée uniquement sur les coins diagonaux. L’orientation est calculée à partir du demi-angle entre les points avant diagonaux et leurs lignes adjacentes, qui sont ensuite coupées avec les points arrière. Les autres coupes d’angle disponibles pour ce type d’angle comprennent : coupe en bec de taureau, coupe double et diagonale avec coupure.

Procédez comme suit pour transformer une coupe diagonale en coupe double:

Pointez sur le comptoir avec la coupe, cliquez avec le bouton droit de la souris et sélectionnez Modifier la forme.
Pointez sur l’une des diagonales et cliquez avec le bouton droit de la souris.
Pointer vers Coupe diagonale dans le menu contextuel, puis sélectionnez Double Cut dans le menu Coupe.

Effectuer une coupure diagonale

La diagonale avec une coupe coupée est une coupe à double coin faite uniquement sur les coins diagonaux. L’orientation est calculée à partir de la moitié de l’angle entre les points avant diagonaux et leurs lignes adjacentes, qui sont ensuite coupés avec les points arrière, avec l’ajout d’une coupure dans le coin arrière. Cette coupe est faite pour éviter les pièces surdimensionnées, qui n’ont pas pu être coupées à partir d’une profondeur de dalle standard. La coupe (pièce supérieure) peut également être utilisée comme étagère d’angle au-dessus d’un dosseret. D’autres coupes d’angle disponibles pour ce type d’angle comprennent : la coupe en bout de taureau, la coupe double et la coupe diagonale.

Procédez comme suit pour créer une diagonale avec une coupe de coupure:

Pointez sur un compteur avec un coin diagonal, faites un clic droit et sélectionnez Attributs. Le Attributs s’ouvre.
Dans l’onglet Variables, sélectionnez le volet Quantité.
Dans le EO type de coupe liste, sélectionner Diagonale avec.
Cliquer OK.
