El indicador Crosshair permite a los usuarios medir la distancia con mayor precisión entre el centro de las luminarias seleccionadas de su plano de planta.
-
Coloque los accesorios requeridos en el plano de planta de su diseño. El diseño de la siguiente figura se creó utilizando luces empotradas.
NOTA:Acercar para agrandar las luces empotradas. -
En el ANOTACIONES cinta, haga clic Multidimensional
o Línea a línea
botón.
-
Para establecer la línea de referencia inicial de las dimensiones, pase el puntero del mouse sobre la línea vertical ubicada en el centro de la cruz. Esta línea está resaltada en verde para indicar que se puede seleccionar.
-
Cuando la línea sea verde, haga clic para seleccionarla, ahora aparecen controladores azules en la línea seleccionada.
Consejo:Para anular la selección de una línea, señale la línea y haga clic. -
Mueva el puntero del ratón a otra línea paralela y haga clic para seleccionarlo.
-
Repita el paso 4 para continuar seleccionando líneas.
Nota:Para interrumpir el proceso actual, presione la tecla ESC llave. -
Prensa Ingresar para finalizar su selección de líneas.
-
Para fijar la línea y finalizar el proceso, mueva esta línea a la posición deseada y haga clic.

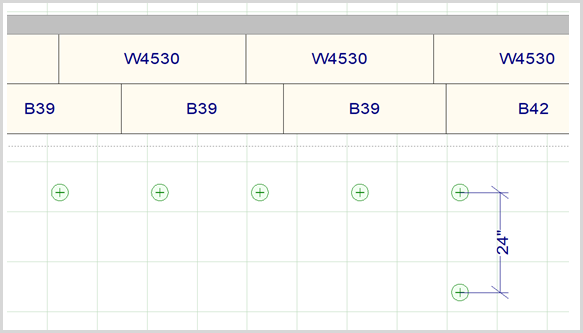

El resultado obtenido por los pasos anteriores se ilustra en la figura 1.
Figura 1

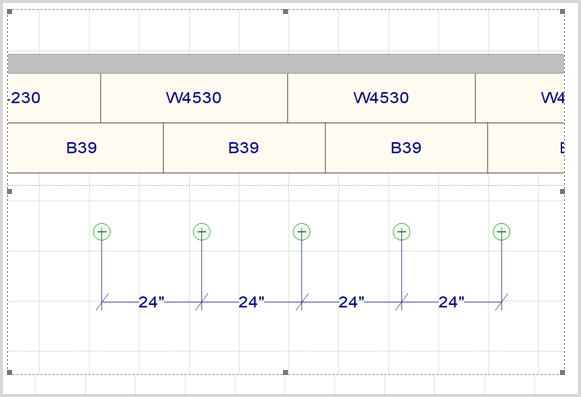

En la Figura 2, el diseño se creó utilizando líneas horizontales y verticales.
Figura 2
