Vous pouvez ajouter la cote de rayon d’un cercle ou d’un arc.
- Sélectionnez une armoire, un comptoir ou une garniture avec une courbe.
- Dans le ruban ANNOTATIONS, cliquez sur Rayon.

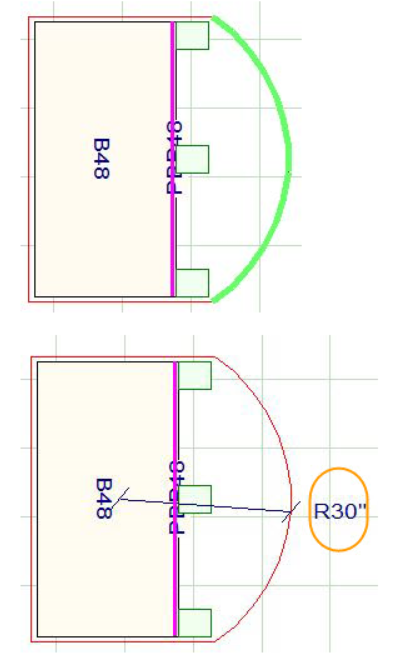

- Pointez la courbe à l’endroit où vous souhaitez afficher la cote du rayon (la courbe sélectionnée est surlignée en vert) et cliquez avec le bouton gauche de la souris pour afficher la cote.
- La conception trace une ligne du centre à l’arc annotée avec la cote du rayon.

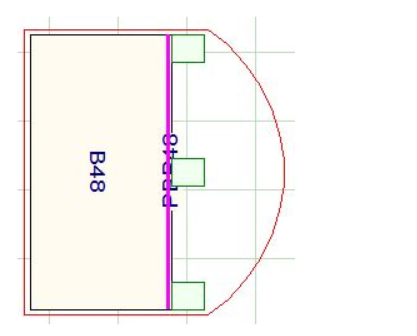

- L’étiquette de dimension peut être affichée à l’intérieur ou à l’extérieur du comptoir ou de l’armoire. Pour basculer entre les deux positions, cliquez avec le bouton droit de la souris sur la cote, puis sélectionnez Basculer l’étiquette.
