Utilisez le même numéro d’article dans toutes les légendes

Vous pouvez utiliser le même numéro d’élément d’une légende dans les plans d’étage, les vues d’élévation et les rapports.

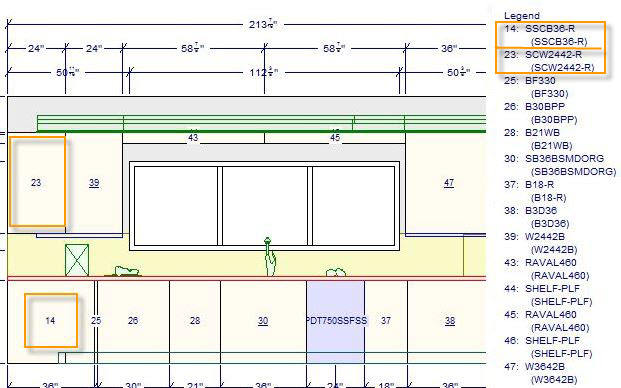

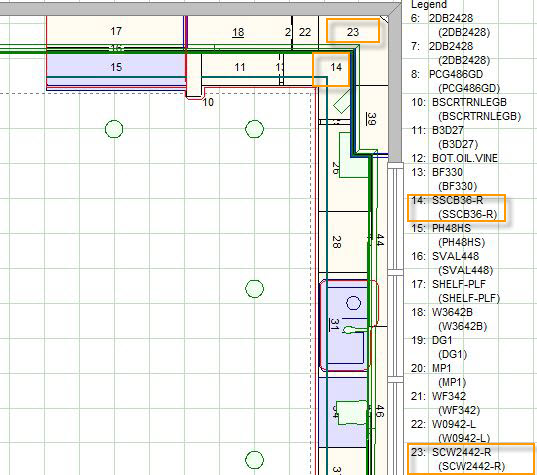

Par exemple, si vous avez une armoire étiquetée 14 dans la vue d’élévation, elle conservera la même étiquette dans le plan d’étage et les rapports.

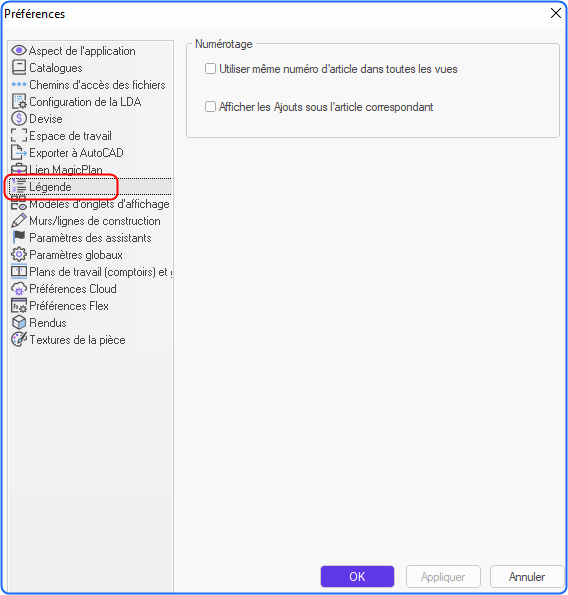

1. Dans le Fichier , sélectionnez Préférences.



2. Dans le Préférences, sélectionnez l’icône Legend.



3. Sélectionnez l’icône Utiliser le même numéro d’article dans toutes les vues. Cliquez sur OK.



Afficher les éléments dans la zone Plan d’étage

1. Cliquez avec le bouton droit de la souris dans une partie vide de la zone Plan d’étage, puis sélectionnez Légende.

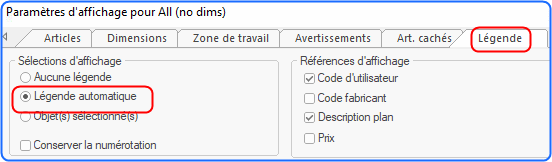

2. Dans la section Paramètres d’affichage des étiquettes, sélectionnez l’icône Légende automatique.





3. Si nécessaire, configurez le schéma Paramètres d’affichage pour chaque vue à l’aide de l’icône Boîte de dialogue Paramètres.

Affiche les éléments de la zone Altitude

1. Assurez-vous ajout d’une zone d’élévation.



2. Dans une zone d’altitude, cliquez avec le bouton droit de la souris dans une partie vide de la zone d’élévation, puis sélectionnez Légende.



3. Assurez-vous que le Légende automatique est cochée dans la section Paramètres d’affichage des étiquettes, comme illustré dans la figure ci-dessus.



4. Si nécessaire, configurez le schéma Paramètres d’affichage pour chaque vue à l’aide de l’icône Boîte de dialogue Paramètres.
