Lors de l’utilisation des propriétés du mur, vous pouvez faire en sorte que le plafond et les murs:
- Connectez-vous en fonction de la hauteur du mur. Connectez-vous dans tous les cas, quelle que soit la hauteur des murs ou,
- Ne jamais se connecter (par exemple les murs de la péninsule).
- Complétez les 6 étapes suivantes pour créer un aménagement avec un plafond cathédrale :

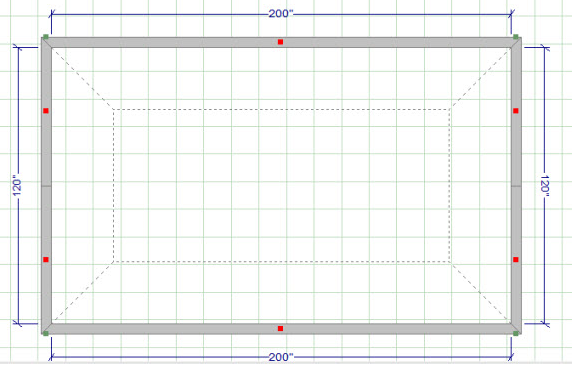

- Créez quatre murs : le mur 1 est composé de deux murs colinéaires de 60 po (mur 1, sections #1 et #2), le mur 2 est composé d’un mur de 200 po, le mur 3 est composé de deux murs colinéaires de 60 po (mur 3, sections #1 et #2) et le mur 4 est composé d’un mur de 200 po.
- Pointez sur n’importe quel mur (pas sur la zone de placement) et double-cliquez pour ouvrir Propriétés du mur.
- Pour créer un plafond cathédrale, vous devez modifier la hauteur des quatre sections colinéaires pour le mur 1 et le mur 3. Mais d’abord, spécifiez que vous souhaitez que les murs se connectent au plafond en fonction de leur hauteur.

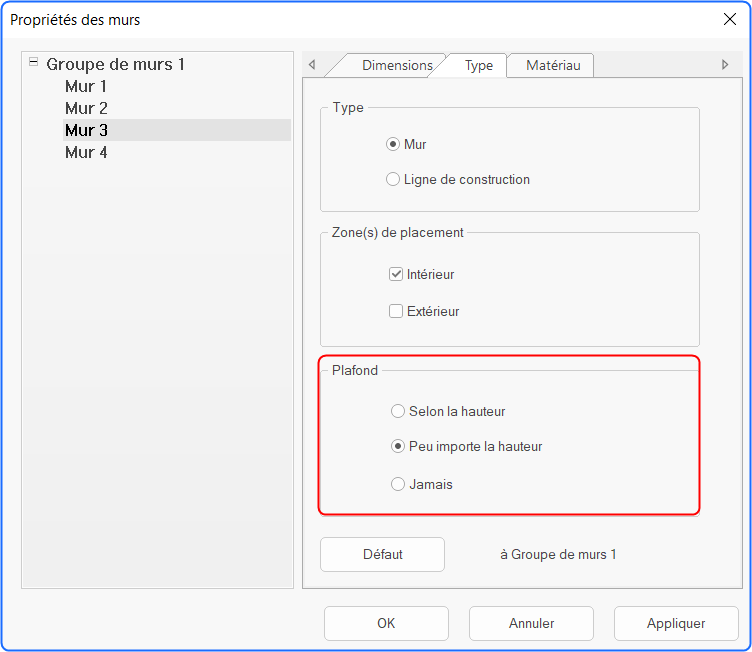

Dans le Type, regardez les options de plafond. Par défaut, le plafond se connecte aux murs en fonction de leur hauteur, ce que vous souhaitez. Si, pour une raison quelconque, vous souhaitez qu’un mur de 20 po de haut soit relié au plafond, vous choisirez Connexion au plafond (le système ne tiendra pas compte de toute connexion mur/plafond illogique). - Dans le Dimensions, remplacez les hauteurs de section du mur 1 et du mur 3.
- Dans la boîte de dialogue Propriétés du mur, cliquez sur Apply et OK.
- Double-cliquez dans la zone de placement du premier mur vertical de 120 pouces (à gauche) pour afficher une vue en élévation. Ensuite, redimensionnez en double-cliquant sur l’icône molette B dans les deux vues.
Vous pouvez maintenant voir clairement le plafond cathédrale qui a été créé avec différentes hauteurs de murs. Tout autre plafond incliné peut également être créé en utilisant les hauteurs de mur.
