Utilisez la commande Étirer/Recadrer pour allonger ou raccourcir une partie d’un groupe de lignes de mur ou de construction. Les résultats de cette commande varient en fonction de l’endroit où vous cliquez sur le groupe avant de sélectionner Étirer/Recadrer. Il y a plusieurs points que vous devez garder à l’esprit lors de l’utilisation de cette commande. L’exemple suivant de la commande Étirer illustre ces points.
La direction de la commande Étirer/Recadrer est toujours parallèle à la ligne de mur/construction que vous sélectionnez.

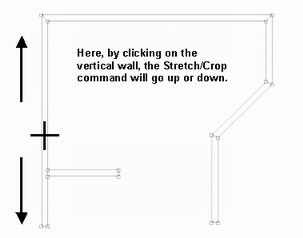

Ici, en cliquant sur le mur vertical, la commande Étirer/Recadrer montera ou diminuera:
Les murs/lignes de construction qui sont déplacés lors de l’étirement ou du recadrage dépendent du point de départ que vous choisissez avant de sélectionner Étirer/Recadrer. Ce point de départ représente le premier coin d’un rectangle invisible qui s’étend vers le côté le plus proche du point de départ et parallèle à la ligne de mur/construction sélectionnée. De plus, si les points initiaux et/ou finaux d’un ou plusieurs murs/lignes de construction de ce groupe font partie du rectangle invisible, ces murs seront également étirés ou recadrés.
Toute ligne de mur/construction dont les points d’extrémité OU initiaux sont inclus dans ce rectangle invisible entraînera uniquement le déplacement de cette partie du groupe de lignes de mur/construction.
Pour étirer ou recadrer un groupe de lignes de mur/construction, procédez comme suit :
-
Pointez sur n’importe quelle ligne de mur/construction, cliquez avec le bouton droit de la souris et sélectionnez Modifier la forme du mur.
-
Pour redimensionner une section d’un groupe de lignes de mur ou de construction, pointez sur la position de départ à partir de laquelle étirer ou recadrer à l’intérieur d’une ligne de mur/construction et cliquez avec le bouton droit de la souris. Dans le menu contextuel, pointez sur Wall Group et sélectionnez Stretch/Crop.
-
Déplacez le pointeur pour étirer ou recadrer, puis cliquez pour définir les nouvelles dimensions.
-
Pour annuler vos modifications et quitter le mode Modifier la forme du mur, cliquez sur Ignorer les modifications dans le ruban EDITER LA FORME.
Pour enregistrer vos modifications et quitter le mode Modifier la forme du mur, cliquez sur Accepter les modifications dans le ruban EDITER LA FORME.
