Vous pouvez créer une surface de dessin autour des fenêtres dans Design.
Procédez comme suit pour dessiner des surfaces autour des fenêtres.
- Ouvrez la zone d’élévation comportant des fenêtres et supprimez tous les paramètres d’affichage susceptibles d’encombrer votre dessin de surface.
- Dans le Work Area , assurez-vous que la barre Item Snap et Ortho Mode sont activés.
- Sélectionner Surface à partir du ITEMS< ruban.

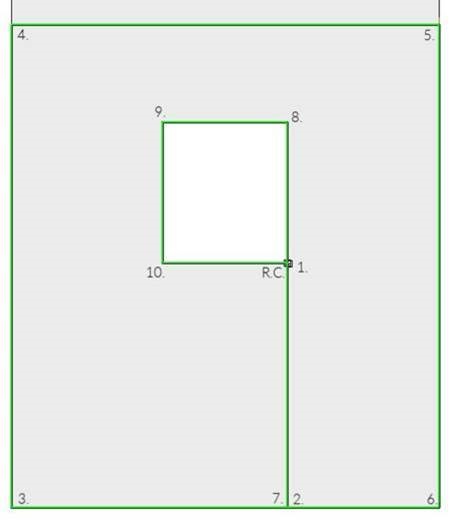

- Commencez à dessiner dans le coin inférieur droit de la fenêtre/découpe et suivez le schéma ci-dessous pour dessiner les lignes restantes de la surface.
Note : Il est très important de s’assurer que les lignes de fond sont exactement alignées.
Si elle est dessinée correctement, la surface ne s’affichera qu’autour de la fenêtre/découpe.
