Vous pouvez placer et modifier un panneau dans l’extension Placard avec Design.
Pour placer un Panel Run Dans une conception, utilisez la disposition de mur que vous avez créée dans le module précédent.
- Si vous aviez fermé la boîte de dialogue « Armoire », cliquez sur l’icône Flex pour les placards icon
- Cliquez sur l’icône Recherche rapide zone et type P.
- Double-cliquez sur
- Cliquez dans la zone de placement de 90" mur.
- Lorsque cette boîte de dialogue s’affiche, cliquez sur la flèche déroulante en regard de Nombre de sections, choisissez 4 sections et cliquez sur OK.
- Déplacez votre souris vers la gauche et cliquez lorsque le Mur gauche Expositions sur le terrain 0" dans le Placement.
- Déplacez votre souris vers la droite et cliquez lorsque le Champ de largeur spectacles 90" dans le Placement boîte.
- Déplacez votre souris vers le bas et cliquez lorsque le Depth spectacles sur le terrain 14" dans le Placement boîte.
Note: Vous pouvez également taper 14 et appuyez sur ENTRÉE, cependant, ne bougez pas votre souris pendant la saisie des valeurs. - Lorsque le Placard réapparaît, fermez-la.

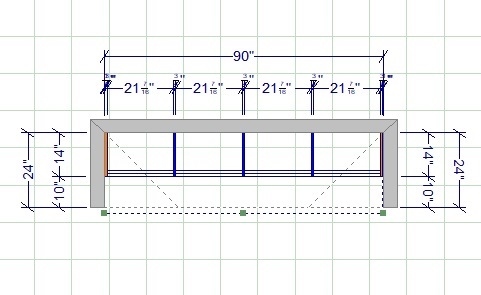

Design calcule et sépare automatiquement les quatre sections de manière égale et ajoute la quantité appropriée de panneaux, d’étagères supérieures et inférieures en conséquence.
Modifier les sections de la section du panneau (PNLS)
- Faites un clic droit sur le PNLS sur le plan d’étage et choisissez Attributs.
- Cliquez sur l’icône Variables tab.
- Cliquez sur Section 1, modifier la section Hauteur 1 à 47 et cliquez sur Appliquer.
- Lorsqu'un message d'erreur apparaît, cliquez sur OK.
Remarque: Design définit automatiquement la dimension valide la plus proche. - Changement Section Type 1 à Montage mural.
Note: Lorsque vous choisissez Montage mural, La conception supprime automatiquement les coups de pied et modifie le dégagement inférieur (36 9/16") - Cliquez sur Section 4, modifier la section Hauteur 4 à 47.
- Changement Section Type 4 à Wall Mounted et cliquez sur OK.
Redimensionner PNLS

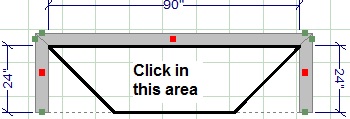

- Cliquez dans la zone de placement de PNLS< sur le plan d’étage.
- Cliquez sur la poignée verte suivante et maintenez-la enfoncée.
- Déplacez la souris vers la droite pour étirer le PNLS à 93'', puis relâchez le bouton de la souris lorsque le Placement Box affiche 93'' dans le Largeur.
Note: Design réajuste automatiquement les sections et les pièces en conséquence.
Modifier la profondeur de section d’un PNLS
- Faites un clic droit sur le PNLS sur le plan d’étage et choisissez Attributs.
- Cliquez sur l’icône Variables onglet.
- Cliquez sur Section 2, modifier Profondeur de section 2 à 18.
- Cliquez sur Section 3, modifier la profondeur de section 3 à 18 et cliquez sur OK.
