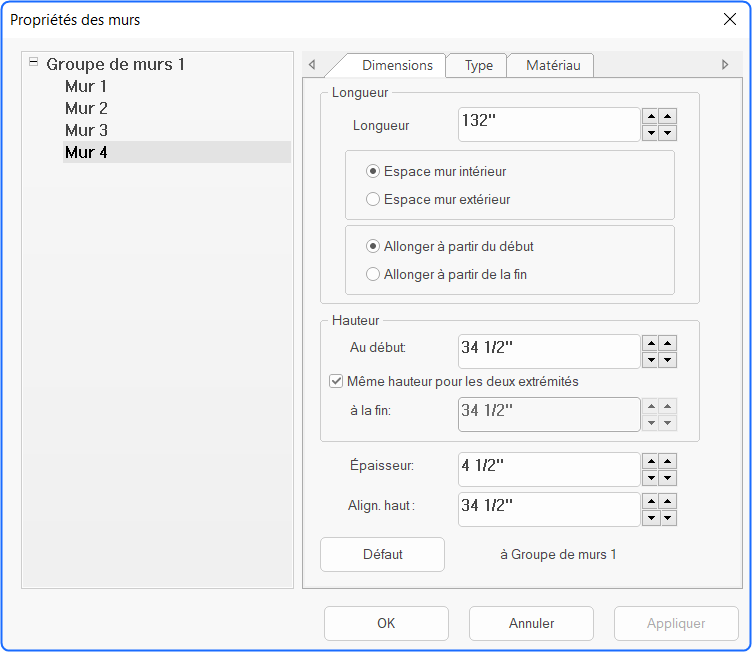

Les options disponibles sous l’onglet Dimensions varient en fonction du niveau que vous choisissez (Groupe de murs, Mur ou Section).
Pour modifier les cotes, procédez comme suit à l’aide de l’onglet Dimensions:
Dans le volet gauche de Propriétés du mur, sélectionnez l’icône Wall Group, le Wall, ou le Section que vous souhaitez modifier.
Pour appliquer des modifications à des groupes de murs, des murs ou des sections spécifiques, appuyez sur la CTRL< lors de vos sélections.
- Si vous choisissez un mur ou une section, vous pouvez également modifier Longueur de la zone de placement sélectionnée. Vous pouvez également déterminer si la zone de placement doit être à l’extérieur ou à l’intérieur. De plus, la longueur peut être modifiée du début ou de la fin.
- Pour modifier la longueur de la zone de placement sélectionnée pour le mur/la ligne de construction courante, tapez la nouvelle longueur dans le Longueur. Vous pouvez également utiliser les flèches gauche pour sélectionner des entiers et les flèches droites pour sélectionner des valeurs fractionnaires.
- Pour modifier Hauteur, Épaisseur, ou Alignement supérieur, double-cliquez dans le champ correspondant et saisissez la nouvelle valeur. Vous pouvez également utiliser les flèches gauche pour sélectionner des entiers et les flèches droites pour sélectionner des valeurs fractionnaires.
- Pour créer un plafond incliné, effacez le Utiliser la même hauteur pour les deux extrémités puis suivez les instructions de Créez un plafond cathédrale ou incliné.
Pour appliquer vos modifications sans fermer le Propriétés du mur, cliquez sur Appliquer.
Pour appliquer vos modifications et fermer le Propriétés du mur, cliquez sur OK.
Pour réinitialiser les valeurs aux mêmes valeurs qu’un niveau supérieur (mur ou groupe), cliquez sur Réinitialiser.
Pour ignorer vos modifications, cliquez sur Annuler.
