Procédez comme suit pour dessiner des murs et des lignes de construction connectés avec des angles de 90 degrés :
Dans le FICHIER<, sélectionnez Préférences.

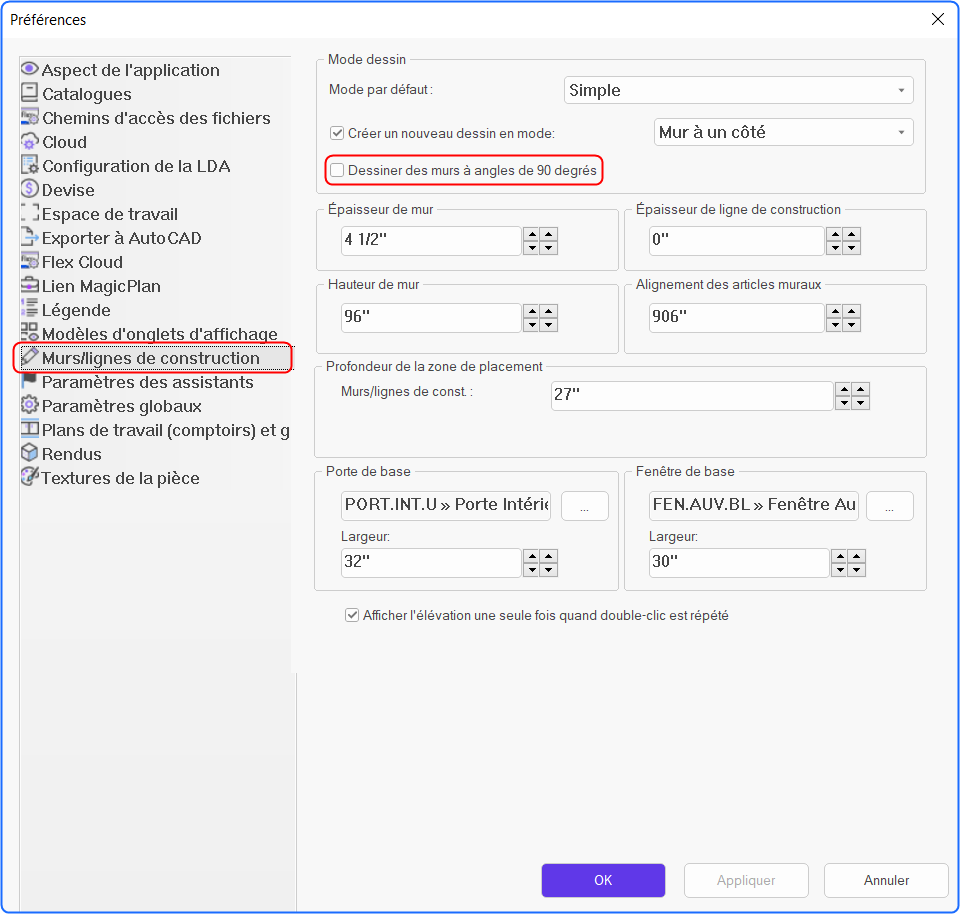

Dans le Préférences, sélectionnez le volet Murs/Lignes de construction.
Dans la section Mode de dessin, sélectionnez l’icône Dessiner des murs à l’aide d’angles de 90 degrés, puis cliquez sur OK pour fermer le Préférences.
Dans le disposition de la pièce ruban, cliquez sur le mur Continu ou la ligne de construction Continu.
Cliquez sur la surface du sol pour commencer à tracer la ligne mur/construction. Le ruban Modifier la forme apparaît.
Les boutons suivants du ruban Modifier la forme déterminent la justification du mur:
Dessinez à l’aide de la cote avant. C’est la justification par défaut du mur. Voir de la paroi de dimension avant par exemple.
Draw à l’aide de Cnter Dmension. Voir Justification de la paroi de cote centrale par exemple.
Dessinez à l’aide de la cote arrière. Voir Justification de la paroi de dimension arrière par exemple.
Prolongez la ligne de mur/construction à la longueur requise et cliquez pour confirmer, ou tapez la valeur de longueur dans le Zone de placement et appuyez sur ENTRÉE.
Pour ajouter une autre ligne de mur/construction, répétez l’étape 6.
Pour arrêter d’ajouter des murs/lignes de construction, appuyez sur la ESC.
