Dessiner des murs à l’aide de l’outil ortho

Bally
  • Mise à jour

Le Ortho est similaire à l’équerre en T du dessinateur. Quand Ortho est activé, le curseur est limité à se déplacer par incréments de 45 degrés lorsque vous tracez des lignes. Quand Ortho est désactivé, les lignes peuvent se déplacer librement. Ce bouton se trouve dans la barre d’outils de la zone de travail.



Vous pouvez également utiliser Ortho pour établir des alignements verticaux ou horizontaux. Imposer des contraintes orthogonales permet de dessiner plus rapidement. Par exemple, vous pouvez créer une série de lignes perpendiculaires en activant le mode Ortho avant de commencer à dessiner. Comme les lignes sont contraintes d’être parallèles aux axes horizontal et vertical, vous savez que les lignes sont perpendiculaires.



Cet exemple vous montre comment dessiner un mur dans le sens des aiguilles d’une montre à l’aide de Ortho pour changer d’angle.

  1. Assurez-vous que vous êtes dans le Continu en mode mural.

  2. Cliquez dans le coin inférieur gauche du plan d’étage, comme indiqué par le X dans la figure suivante.



    Le ruban Modifier la forme apparaît.

    Assurez-vous que le Ortho est activé dans la barre d’outils de la zone de travail. Lorsqu’il est activé, le Ortho a un fond jaune.

    Déplacez le pointeur de haut en bas et de gauche à droite. Notez que vous pouvez modifier les angles par incréments de 45 degrés.

  3. Dans le ruban Modifier la forme, cliquez sur Dessiner à l’aide de la dimension avant.

  4. Déplacez le pointeur vers le haut et étendez la longueur du premier mur à 120" et l’angle à 90 degrés (regardez la zone Placement pour vérifier la longueur et l’angle). Il n’est pas nécessaire que les mesures soient précises pour cet exercice. Cliquez le bouton de gauche pour confirmer sa position.

  5. Déplacez le pointeur vers le haut et vers la droite et étendez la longueur du deuxième mur à 90" et l’angle à 135 degrés. Cliquez le bouton de gauche pour confirmer sa position.

  6. Déplacez le pointeur vers le bas et vers la droite et étendez la longueur du troisième mur à 90" et l’angle à 90 degrés. Cliquez le bouton de gauche pour confirmer sa position.

  7. Déplacez le pointeur vers le bas et étendez la longueur du quatrième mur à 120" et l’angle à 135 degrés. Cliquez le bouton de gauche pour confirmer sa position.

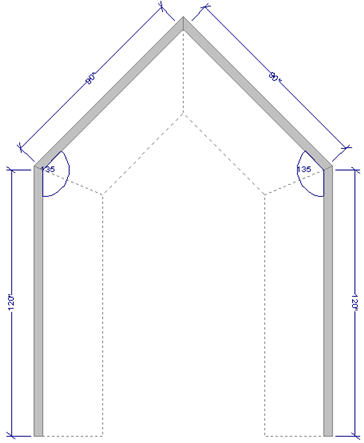

  8. Presse ESC pour terminer l’ajout de murs. La figure suivante montre le résultat.

Astuce: Pour afficher les dimensions du mur, cliquez avec le bouton droit de la souris dans la zone Plan d’étage, sélectionnez Paramètres d’affichage, sélectionnez l’onglet Dimensions, puis cochez la case Dimensions automatiques.
