Vous pouvez afficher les éléments suivants dans une zone d’élévation:
-

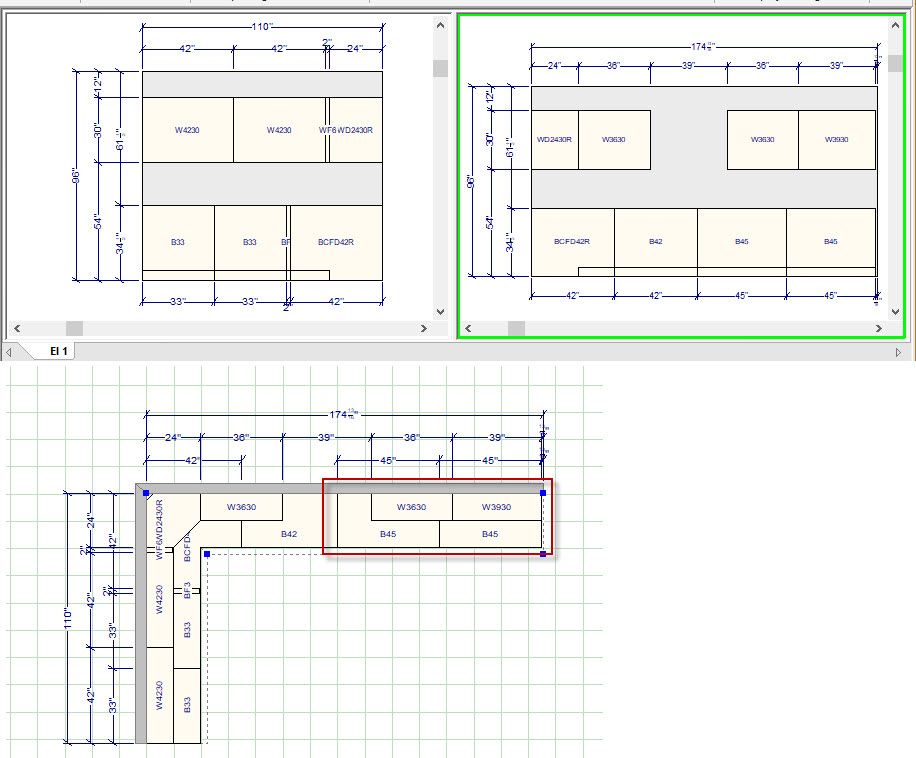

Un ou plusieurs murs (lorsque plusieurs murs sont affichés en élévation, le mur sur lequel vous travaillez est mis en surbrillance par un contour vert)
-
Une région spécifique, par exemple, pour voir une île.
-
Un ou deux éléments sur le côté (gauche ou droite).
Une élévation de mur vous permet de travailler sur un mur ou une ligne de construction spécifique pour empiler des armoires, créer un passage et élever ou abaisser des éléments.
Vous pouvez également afficher une région spécifique, telle qu’une île, en altitude et travailler dessus.
Une élévation latérale vous permet de voir une base et un mur ou un élément monté haut de côté (gauche ou droite), avec des commandes d’édition disponibles.
Une zone d’élévation ne s’affiche pas lorsque vous accédez à Design pour la première fois ; Vous pouvez l’ajouter une fois que vous avez dessiné des murs/lignes de construction et/ou ajouté des éléments à votre conception.
Procédez comme suit pour ajouter une zone d’élévation:
-
Sélectionnez la ou les zones de placement. Si vous avez besoin d’une élévation d’un mur, double-cliquez dans l’espace en pointillés du mur.
-
Cliquez sur Ajouter une élévation
dans le Ruban d’aménagement de la pièce.

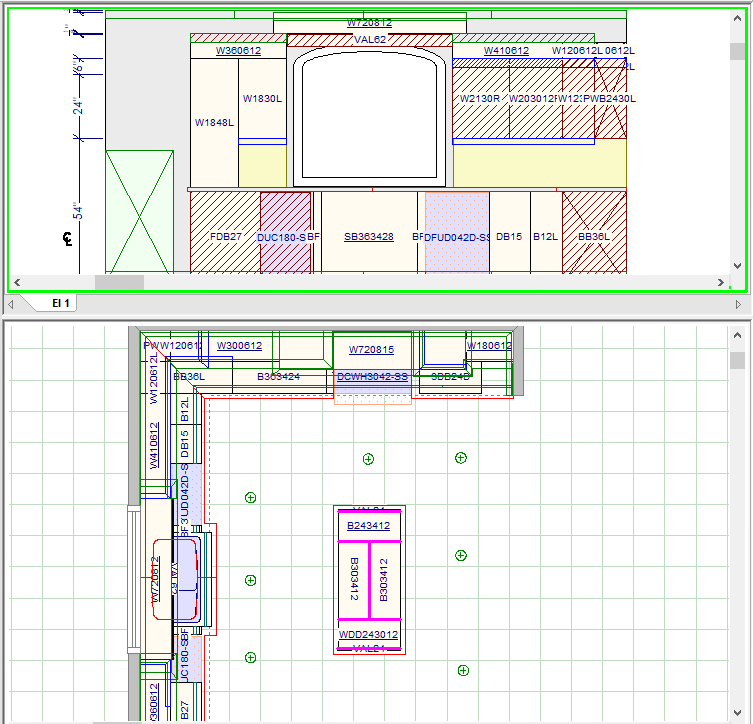

La figure suivante fournit un exemple de la zone de travail avec une zone de plan d’étage et une zone d’élévation.
Redimensionner la zone d’élévation à l’aide de la barre de fractionnement
-
Pointez vers le bas de la zone Altitude pour localiser la barre de fractionnement.
-
Lorsque le pointeur devient une barre fractionnée
, faites glisser la barre vers le haut ou vers le bas jusqu’à la hauteur requise.
Le programme enregistre la dernière position que vous avez définie pour la barre de fractionnement pour la ou les élévations suivantes.
Faites défiler la zone d’élévation vers la gauche/droite et vers le haut/bas à l’aide des barres de défilement Windows standard et des boutons de défilement situés sous et à droite de la zone d’élévation.
Voir Configurez le plan d’étage/la zone d’élévation pour obtenir des instructions sur la configuration des zones d’élévation.
