La zone où vous dessinez des murs ou des lignes de construction (murs invisibles) est appelée zone Plan d’étage. Cette zone s’affiche immédiatement lorsque vous accédez à Design pour la première fois.

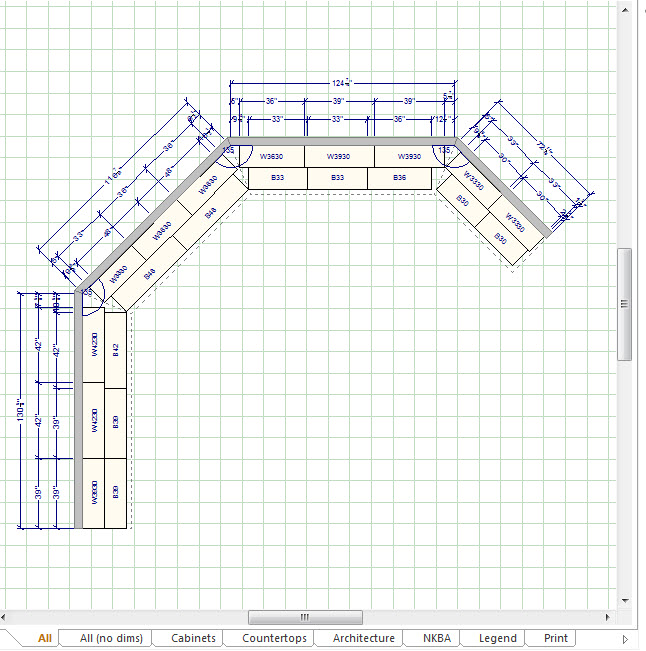

La figure suivante est un exemple de la zone Plan d’étage dans la zone Travail.
Lorsque vous dessinez des murs ou des lignes de construction, n’oubliez pas ce qui suit :
-
Vous pouvez dessiner des murs ou des lignes de construction dans le sens des aiguilles d’une montre ou dans le sens inverse des aiguilles d’une montre.
-
Si vous êtes murs par incréments de 90 degrés et dans le sens des aiguilles d’une montre, la position de départ de la première paroi utilise un quadrant invisible pour déterminer la direction de la première paroi. Vous n’avez donc pas besoin de changer son angle.
-
Les murs/lignes de construction ont une zone de placement ; Les objets placés sur cette zone sont attachés à la ligne de mur/construction correspondante.
Vous pouvez faire défiler la zone Plan d’étage à l’aide des barres de défilement et des boutons de défilement standard de Windows situés sous et à droite de la zone Plan d’étage. Vous pouvez également tourner le bouton de la molette pour effectuer un zoom avant/arrière, ou appuyer sur le bouton de la molette et le maintenir enfoncé pour faire défiler la zone du plan d’étage.
Voir Configuration de la zone du plan d’étage/de l’élévation pour plus de détails sur la configuration de la zone du plan d’étage.
