Dessiner des murs

Cet exemple vous montre comment dessiner des murs dans le sens des aiguilles d’une montre sans utiliser Ortho pour changer d’angle.

1. Assurez-vous que vous êtes dans le Continu dans le ruban Aménagement de la pièce.



2. Cliquez sur le coin inférieur gauche du plan d’étage, comme indiqué par le X dans la figure suivante.



   Le ruban Modifier la forme apparaît.



3. Déplacez le pointeur vers la gauche et la droite. Notez que vous pouvez changer d’angle en déplaçant simplement le pointeur.



4. Dans le ruban Modifier la forme, cliquez sur Dessiner à l’aide de la dimension avant.



5. Déplacez le pointeur vers le haut pour étendre la longueur du premier mur à 120" et l’angle à 90 degrés (regardez la boîte Placement pour vérifier la longueur et l’angle). Il n’est pas nécessaire que les mesures soient précises pour cet exercice. Cliquez le bouton de gauche pour confirmer sa position.



6. Déplacez le pointeur vers la droite et étendez la longueur du deuxième mur à 90" et l’angle à 125 degrés. Cliquez le bouton de gauche pour confirmer sa position.



7. Déplacez le pointeur vers la droite et étendez la longueur du troisième mur à 90" et l’angle à 110 degrés. Cliquez le bouton de gauche pour confirmer sa position.



8. Déplacez le piston vers le bas et étendez la longueur du quatrième mur à 120" et l’angle à 125 degrés. Cliquez le bouton de gauche pour confirmer sa position.

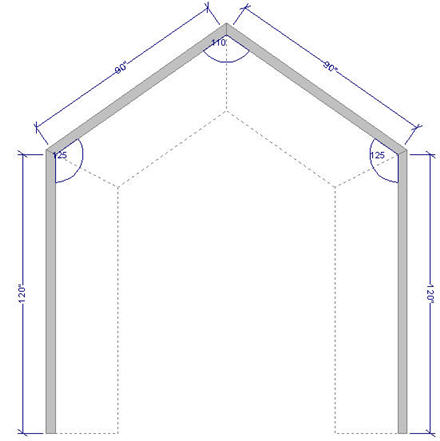

9. Presse ESC pour terminer l’ajout de murs. La figure suivante montre le résultat.



Astuce: Pour afficher les dimensions du mur, cliquez avec le bouton droit de la souris dans la zone Plan d’étage, sélectionnez Paramètres d’affichage, sélectionnez l’icône Dimensions, puis sélectionnez l’onglet Cotes.
