L’indicateur Crosshair permet aux utilisateurs de mesurer plus précisément la distance entre le centre des appareils d’éclairage sélectionnés de votre plan d’étage.
-
Placez les luminaires requis dans le plan d’étage de votre conception. Le design de la figure suivante a été créé à l’aide de lumières encastrées.
NOTE: Zoomez pour agrandir les lumières encastrées. -
Dans le ANNOTATIONS ruban, cliquez sur Multi dimensions
ou Ligne à Ligne
-
Pour définir la ligne de référence de départ des cotes, passez le pointeur de la souris sur la ligne verticale située au centre du cisaille. Cette ligne est surlignée en vert pour indiquer qu’elle peut être sélectionnée.
-
Lorsque la ligne est verte, cliquez pour la sélectionner, des poignées bleues apparaissent maintenant sur la ligne sélectionnée.
Astuce: Pour désélectionner une ligne, pointez sur la ligne et cliquez. -
Déplacez le pointeur de la souris sur une autre ligne et cliquez pour la sélectionner.
-
Répétez pour continuer à sélectionner des lignes.
Remarque: Pour interrompre le processus en cours, appuyez sur la ESC. -
Presse Entrée pour terminer votre sélection de lignes.
-
Pour fixer la ligne et terminer le processus, déplacez cette ligne à la position requise et cliquez.

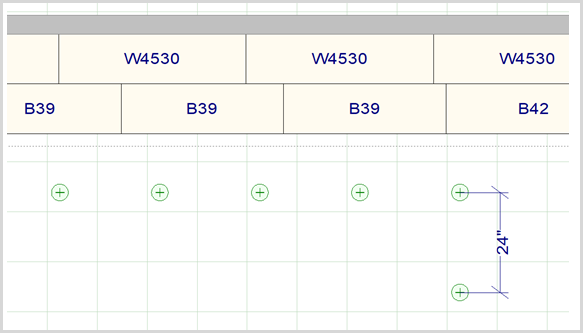

Le résultat obtenu par les étapes ci-dessus est illustré à la figure 1.
Figure 1

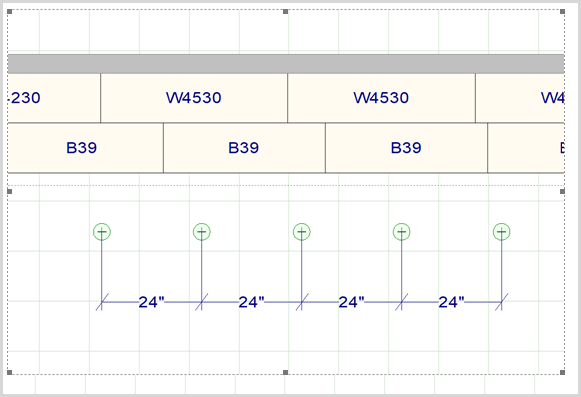

Dans la figure 2, le design a été créé à l’aide de lignes horizontales et verticales.
Figure 2
