Esta característica permite a los usuarios añadir múltiples dimensiones (verticales u horizontales) entre líneas.
Diseño dibuja una línea continua de dimensiones entre las líneas seleccionadas.
Múltiples dimensiones se puede hacer en Planos de planta y Elevaciones.
- En el ANOTACIONES cinta, haga clic en Multidimensión botón.
- Para definir la línea de referencia inicial de las dimensiones, coloque el puntero del ratón sobre la línea requerida. Esta línea está resaltada en verde para indicar que se puede seleccionar.
- Cuando la línea sea verde, haga clic para seleccionarla. Ahora aparecen controles azules en la línea seleccionada. Para anular la selección de una línea, apunte a la línea y haga clic.
- Mueva el puntero del ratón a otra línea paralela y haga clic para seleccionarlo.
- Repita el paso 4 para continuar seleccionando líneas.
Nota: Para interrumpir el proceso actual, presione el botón ESC llave. - Prensa Ingresar para finalizar su selección de líneas. Aparecerá la línea de dimensiones.
- Para fijar la línea y finalizar el proceso, mueva esta línea a la posición deseada y haga clic.

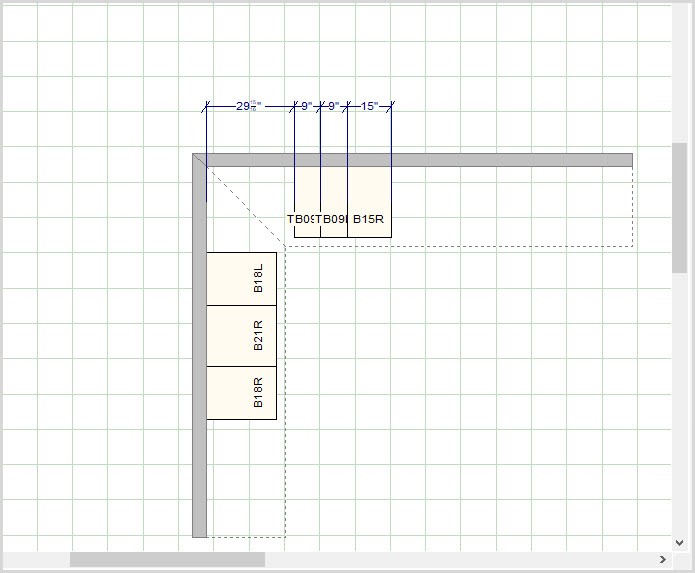

El resultado obtenido por los pasos anteriores se ilustra en la figura 1:
Figura 1
