Las fuentes en negrita y cursiva se utilizan para llamar la atención sobre variables con valores que se han modificado en el Atributos caja de diálogo.

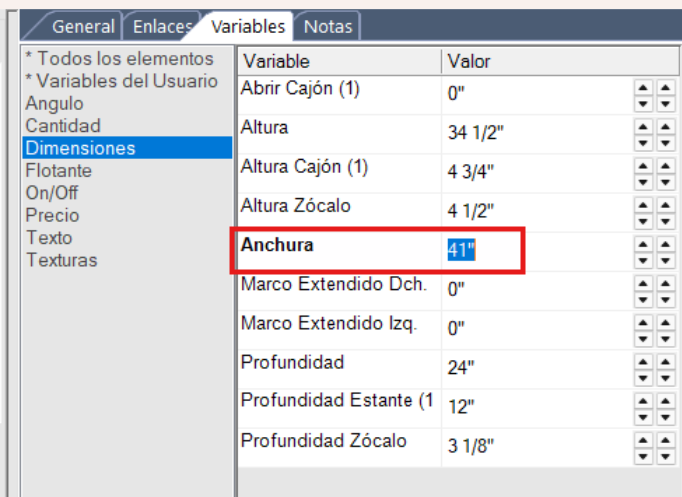

Negrita: un atributo (variable) se pone en negrita para indicar que difiere del valor del catálogo inicial.

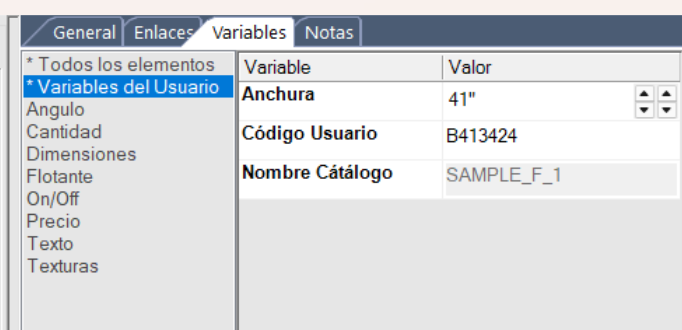

A Variables de usuario La categoría se agrega a la lista para proporcionar acceso rápido a todos los atributos (variables) que se han modificado en el Atributos caja de diálogo.

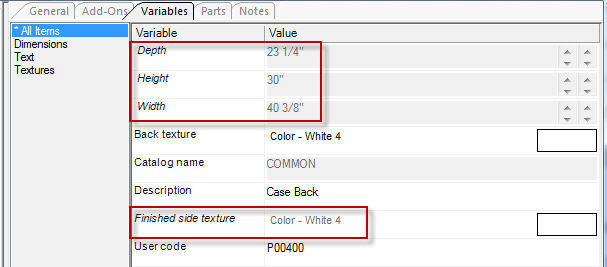

Cambiar un atributo puede provocar que se modifiquen los atributos relacionados del componente. Por ejemplo, cambiar el ancho provoca un cambio en las variables Descripción, Descripción del plano de planta y Código de usuario. Todas las variables afectadas por una modificación también aparecen en negrita y se agregan a la categoría Variables de usuario.Cursiva: la fuente en cursiva identifica atributos que se han redefinido para fines de cálculo interno. Estos valores intermedios suelen depender del valor de un atributo (variable) definido en un nivel superior de la jerarquía de elementos.
Los contornos de color se utilizan para mostrar inmediatamente cuando el valor especificado para un atributo (variable) no es aceptable:
Naranja: aunque la variable está dentro del rango de valores aceptables, no es válida. Aparece un mensaje de advertencia y la variable se redondea al valor aceptable más cercano.
Ejemplo: rango de ancho aceptable = 12 – 48 en incrementos de 2 pulgadas
Si ingresa 47, aparece un borde naranja alrededor de la celda del atributo.
Rojo: la variable no es aceptable. Aparece un mensaje de advertencia y la variable se restablece al último valor válido.
Ejemplo: escribe una letra en lugar de un número.
Puede mostrar/ocultar el valor o expresión de la variable actual, es decir, cuando se utiliza un cálculo para generar el valor de la variable. También puede mostrar la descripción corta o larga de la cadena de título (predeterminada, más explícita).
Expresión (evaluada para calcular el valor de la variable) |
|
Nombre de la variable corto |
|
Nombre de la variable largo |
