Utilizar el mismo número de elemento en todas las leyendas

Puede utilizar el mismo número de elemento de una leyenda en planos de planta, vistas en alzado e informes.

Por ejemplo, el número de mueble 14 en la vista de Alzado tendrá el mismo número 14 en el plano de Planta y en Informes.

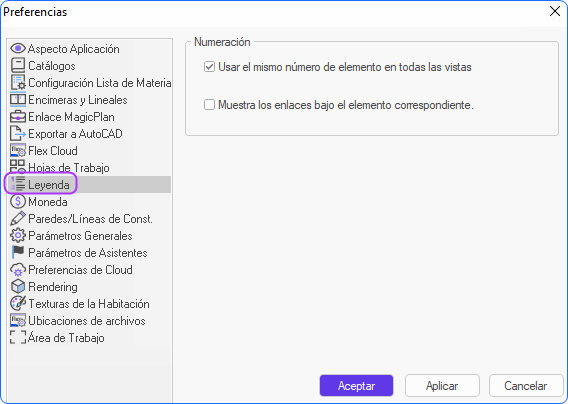

1. En el Archivo menú, seleccione Preferencias.



2. En el Preferencias cuadro de diálogo, seleccione el Leyenda cristal.



3. Selecciona el Utilice el mismo número de artículo en todas las vistas. casilla de verificación. Hacer clic en OK .



Mostrar elementos en el área del plano de planta

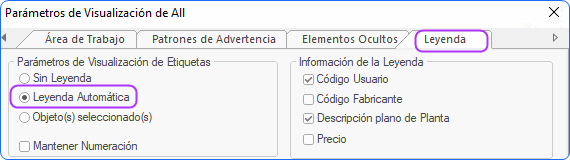

1. Haga clic derecho en una parte vacía del área del plano de planta y seleccione Leyenda.



2. En la sección Configuración de visualización de etiquetas, seleccione la opción Leyenda automática casilla de verificación.





3. Si es necesario, configure el esquema de Configuración de pantalla para cada vista usando el Configuración de pantalla caja de diálogo.

Muestra elementos en el área de Elevación

1. Asegúrese agregó un área de elevación.



2. Desde un área de elevación, haga clic derecho en una parte vacía del área de elevación y seleccione Leyenda.



3. Asegúrate que Leyenda automática La casilla de verificación está seleccionada en la sección Configuración de visualización de etiquetas, como se muestra en la figura anterior.



4. Si es necesario, configure el esquema de Configuración de pantalla para cada vista usando el Configuración de pantalla caja de diálogo.

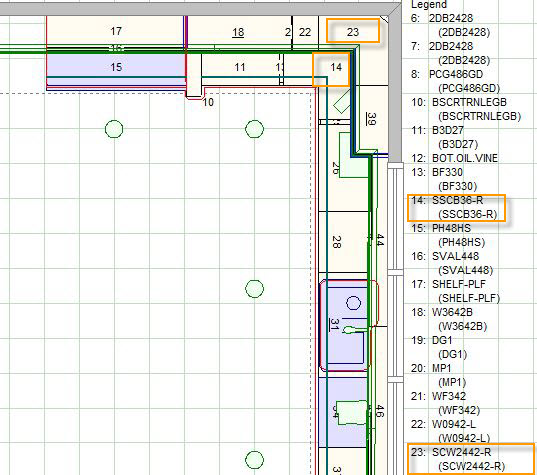

    Planta baja:

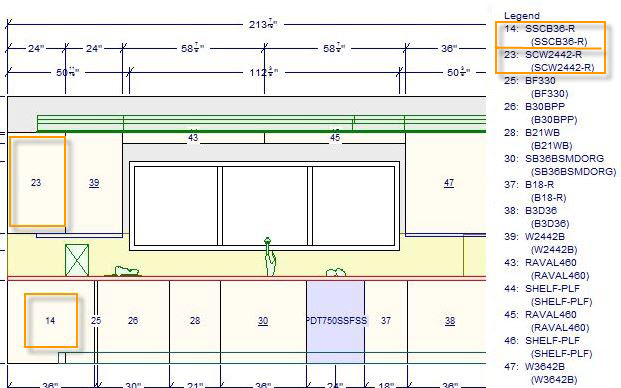

   Plano de elevación:
