Haga clic en el PRESENTACIONES cinta para ver las opciones a continuación.
Este artículo le muestra cómo generar los siguientes cuatro tipos de representaciones que se enumeran en la Presentación cinta:
Vista en perspectiva:
Vista frontal:
Vista superior:
Vista isométrica:

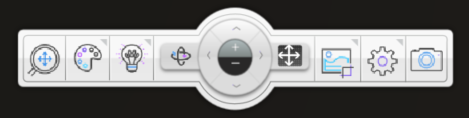

El Panel de control de renderizado Le permite mostrar representaciones con distintas calidades de visualización, efectos de iluminación y configuraciones de salida.
Cuando se muestra una representación en tu pantalla, puedes moverte dentro de ella. Al editar elementos (moverlos, copiarlos, etc.) en el Módulo de renderizado, puede ver que los elementos se mueven o giran simultáneamente en el área de trabajo. También puedes realizar modificaciones y luego guardar la representación en formato gráfico y, dentro del diseño, como una vista guardada.
Generar una representación de vista en perspectiva
Para crear una representación en vista en perspectiva, en el PRESENTACIÓN cinta, haga clic Vista en perspectiva:
Nota:Puede ajustar la posición y el ángulo de visualización (configuración de la cámara) en el plano del piso antes de iniciar la aplicación. Vista en perspectiva, ver Cómo colocar la cámara antes de renderizar.
Para moverse dentro de la perspectiva, mantenga presionado el botón del mouse mientras mueve el puntero hacia la izquierda, derecha, arriba o abajo.
A partir de Design v11 o superior, el Panel de control de renderizado Proporciona acceso a todas las configuraciones.
Generar un render de vista frontal
La vista frontal muestra un gráfico frontal 2D de las paredes seleccionadas. El número de ventanas de representación es igual al número de paredes seleccionadas.
Siga los pasos siguientes para generar un render Frontal:

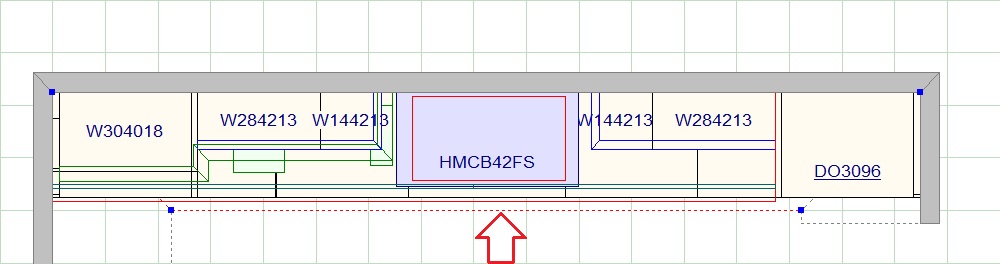

- Seleccione el zonas de colocación (líneas de puntos) de la(s) pared(es) que desea incluir en la vista.
- En el PRESENTACIÓN cinta, haga clic Vista frontal:
- A partir de Design v11 o superior, el Panel de control de renderizado Proporciona acceso a todas las configuraciones.

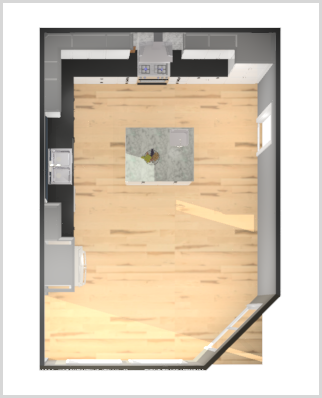

Generar una representación de vista superior
Para generar una representación de vista superior en 3D, en el Cinta de PRESENTACIÓN, haga clic Vista superior:

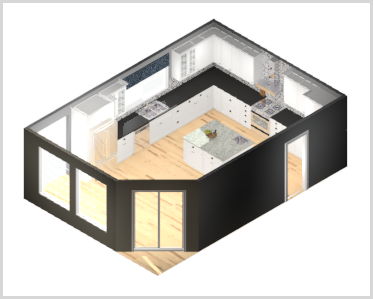

Generar una vista isométrica renderizada
Una vista isométrica genera una imagen render de un objeto 3D que muestra tres lados, todos en proporción dimensional.
Para generar una representación de vista isométrica, en el Cinta de PRESENTACIÓN, haga clic Vista isométrica
Para girar la vista, pulse y mantenga el botón del ratón al mover el render al punto de vista deseado.
