Cómo exportar a AutoCad

Siga el proceso a continuación para saber cómo configurar la exportación a AutoCad.

Puede exportar archivos de diseño al formato AutoCAD.

Para exportar el diseño actual un formato DWG o DXF de AutoCAD con todas las formas en 2D o 3D, haga lo siguiente:

1. En el ARCHIVO Menú, señalar Exportar y seleccione Otros formatos.


2. En el Exportar cuadro de diálogo, seleccione Archivo DWG de AutoCAD (*.dwg) o Archivo DXF de AutoCAD (*.dxf) de la lista de tipo Guardar como.


3. Introduzca un nombre en el Nombre del archivo campo y haga clic Ahorrar.


4. En el Selección de forma cuadro de diálogo, seleccione la opción para exportar formas de plano de planta (2D), formas 3D o Todas las formas. También puede seleccionar un nivel de calidad (Borrador, Normal, Mejor) de la lista Calidad de forma para las formas que se van a exportar.


5. Hacer clic DE ACUERDO para exportar el archivo.

   Los nombres de capa para los componentes exportados a AutoCAD se basan en los nombres de capa especificados en el Exportar aAutoCAD preferencia.

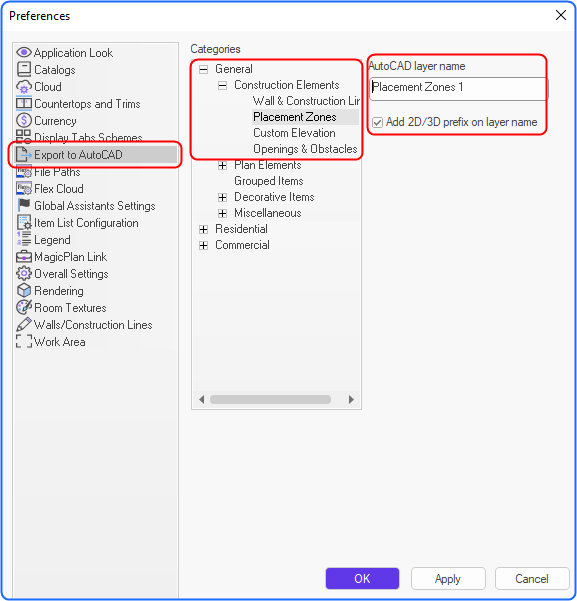

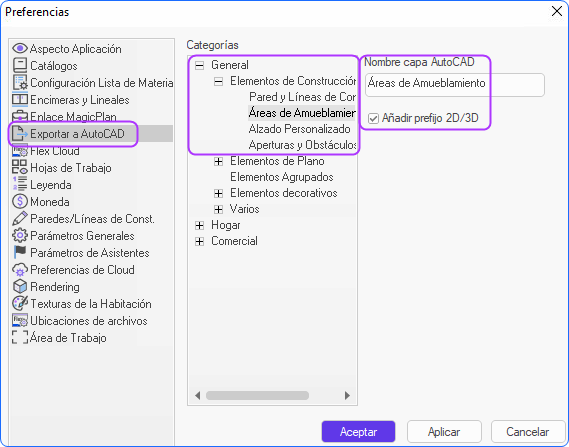

   Para acceder a la Nombre de capa de AutoCAD ajustes, en el ARCHIVO menú, seleccionar Preferencias. En el cuadro de diálogo Preferencias, seleccione Exportar a AutoCAD cristal.

   Para agregar el Nombre de capa de AutoCAD, tendrás que seleccionar según la categoría deseada en el Categorías opción.



   Una vez que hayas guardado el Capa de AutoCAD nombre, tendrás que guardar el diseño actual en .dwg o .dxf AutoCAD formato con todas las formas 2D o 3D.
