El Leyenda pestaña de la Configuración de pantalla le permite mostrar una leyenda de los elementos de su diseño.
- Cargue un diseño existente o cree un diseño nuevo.
- Haga clic derecho en el marco o plano de planta y seleccione Leyenda.

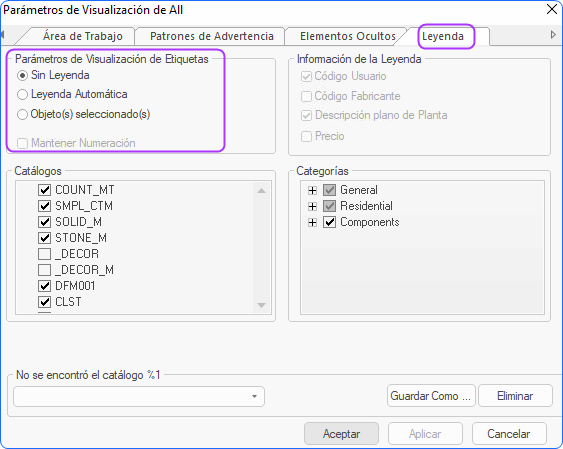

- El Configuración de visualización para leyenda Se abre el cuadro de diálogo.
- En el Leyenda pestaña de la Configuración de visualización de etiquetas En el panel, seleccione las opciones que desea incluir en la leyenda.
Sin leyenda: Desactiva la leyenda de la vista actual (pestaña Mostrar).
Leyenda automática: Muestra el plano de planta o la numeración de alzados y la leyenda configurada para todos los artículos en los catálogos seleccionados.
Objeto(s) seleccionado(s): muestra la numeración y la leyenda configurada para los elementos que selecciona manualmente en el panel "Categorías".
seguir numerando: Le permite realizar un seguimiento del orden en el que coloca los elementos en el plano y le permite mover u ocultar elementos en una leyenda. Esto también evita la pérdida del orden de numeración cuando se elimina un elemento de la leyenda. Por ejemplo, si tiene tres unidades etiquetadas 1, 2 y 3 y elimina u oculta la unidad 2, la unidad 3 mantendrá la etiqueta 3. Si no se seleccionó la opción "Mantener numeración", el gabinete 3 se convertiría en el gabinete 2.
Nota: Para habilitar el Seguir numerando casilla de verificación, debe borrar la Utilice el mismo número de artículo en todas las vistas. casilla de verificación en el Sección de leyenda del Preferencias caja de diálogo.
- En el Referencias de visualización de leyendas En el panel, seleccione las referencias que desea incluir en la leyenda: Codigo de usuario, Código del fabricante, Descripción del plano de planta, Precio.
- En el Catálogos En el panel, seleccione las casillas de verificación de los catálogos que desea incluir en la leyenda.
- En el Categorías panel, haga clic en el signo más (+) firme junto a una categoría y seleccione las subcategorías y elementos específicos que desea incluir en la leyenda.
Representación de numeración para los elementos de la leyenda y elementos enlazados.
Cuando asigna complementos a elementos, la representación de numeración predeterminada para los elementos de la leyenda y sus complementos se muestra en el siguiente ejemplo. Con esta nueva configuración predeterminada, los complementos se muestran debajo de sus respectivos elementos y los números se enumeran en una lista anidada.
Si desea que los complementos se muestren al mismo nivel que otros elementos, vaya a Archivo > Preferencias > Leyenda y desmarque la casilla de verificación Mostrar complementos en el elemento correspondiente.Artículos relacionados
