Para... |
Hacer lo siguiente... |
|
Cambiar el color de la línea de cota |
En el Dimensiones pestaña, haga clic en Color flecha y elija el nuevo color. |
|
Cambiar tipo de fuente, estilo, tamaño, color y efectos de las acotaciones |
En el Dimensiones pestaña, haga clic en Fuente botón. |
|
Mostrar/ocultar las acotaciones |
En el Dimensiones , seleccione o desmarque las casillas de verificación de dimensión. |
|
Recuperar las acotaciones anteriores de este elemento |

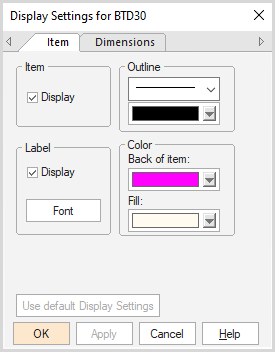

En el Artículo pestaña, haga clic Usar la configuración de pantalla predeterminada. |
|
mostrar/ocultar el elemento |
Utilizar el Artículo pestaña. |
Existen varias posibilidades para las dimensiones en la vista Planta o Alzado, dependiendo del tipo de elemento que esté editando. Por ejemplo, cuando un elemento está unido a una pared, las siguientes dimensiones (y otras) están disponibles en la vista Plano de planta:
-
Izquierda y Derecha: cota a la izquierda y a la derecha del elemento en la pared.
-
Dentro/Fuera: cota entre la pared y el elemento si retiraste el elemento de la pared.
Las acotaciones siguientes están disponibles en la vista de Alzado:
-
Izquierda y Derecha: cota a la izquierda y a la derecha del elemento en la pared.
-
Cota superior y Cota inferior: la cota por encima y por debajo del elemento.
