Cliquez sur l’icône PRESENTATIONS< pour voir les options ci-dessous.
Cet article vous montre comment générer les quatre types de rendus suivants répertoriés sur le Présentation ruban:
Vue en perspective:
Vue de face:
Vue de dessus:
Vue isométrique:

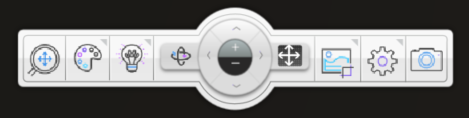

Le Rendering Dashboard vous permet d’afficher des rendus avec différentes qualités de vue, effets d’éclairage et paramètres de sortie.
Lorsqu’un rendu s’affiche sur votre écran, vous pouvez vous déplacer à l’intérieur de celui-ci. Lors de l’édition d’éléments (déplacement, copie, etc.) dans le module de rendu, vous pouvez voir les éléments déplacés ou pivotés simultanément dans la zone de travail. Vous pouvez également effectuer des modifications, puis enregistrer le rendu dans un format graphique et, dans le design, en tant que vue enregistrée.
Générer un rendu de vue en perspective
Pour créer un rendu en vue perspective, dans le PRESENTATION< ruban, cliquez sur Vue en perspective:
Remarque: Vous pouvez ajuster la position et l’angle de vue (paramètres de la caméra) dans le plan d’étage avant de lancer le Vue en perspective, voir Comment placer l’appareil photo avant le rendu.
Pour vous déplacer dans la perspective, maintenez le bouton de la souris enfoncé tout en déplaçant le pointeur vers la gauche, la droite, le haut ou le bas.
À partir de Design v11 ou version ultérieure, le Rendering Dashboard permet d’accéder à tous les paramètres.
Générer un rendu de vue de face
La vue de face affiche un graphique 2D de face des murs sélectionnés. Le nombre de fenêtres de rendu est égal au nombre de murs sélectionnés.
Procédez comme suit pour générer un rendu de vue de face:

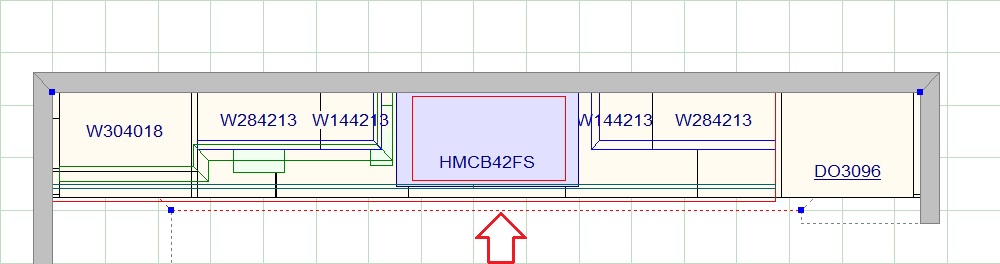

- Sélectionnez l’icône placement (lignes pointillées) du ou des murs que vous souhaitez inclure dans la vue.
- Dans le PRÉSENTATION ruban, cliquez Vue de face:
- À partir de Design v11 ou version ultérieure, le Rendering Dashboard permet d’accéder à tous les paramètres.

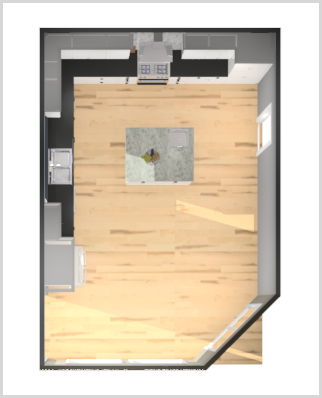

Générer un rendu de vue de dessus
Générer un rendu de vue isométrique

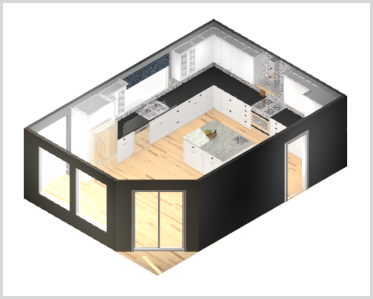

Une vue isométrique produit un rendu 3D qui montre trois côtés, tous en proportions dimensionnelles.
Pour générer un rendu de vue isométrique, dans la fonction PRESENTATION ruban Vue isométrique
Pour faire pivoter la vue, maintenez le bouton de la souris enfoncé tout en déplaçant le rendu vers le point de vue souhaité.
