Veuillez suivre le processus ci-dessous pour savoir comment configurer l’exportation vers AutoCad.
Vous pouvez exporter des fichiers de conception au format AutoCAD.
Procédez comme suit pour exporter la conception actuelle au format AutoCAD .dwg ou .dxf avec toutes les formes 2D ou 3D:
- Dans le menu, pointez sur Exportation et sélectionnez Autres formats.
- Dans le Export boîte de dialogue, choisissez Fichier DWG AutoCAD (*.dwg) ou Fichier DXF AutoCAD (*.dxf) dans la liste Type d’enregistrement sous.
- Entrez un nom dans le fichier et cliquez sur Save.
- Dans le Sélection de formes , sélectionnez l’option permettant d’exporter les formes de plan d’étage (2D), les formes 3D ou Toutes les formes. Vous pouvez également sélectionner un niveau de qualité (Brouillon, Normal, Optimal) dans la liste de qualité des formes à exporter.
- Cliquez OK pour exporter le fichier.
Les noms de calque des composants exportés vers AutoCAD sont basés sur les noms de calque spécifiés dans la Exporter versAutoCAD préférence.

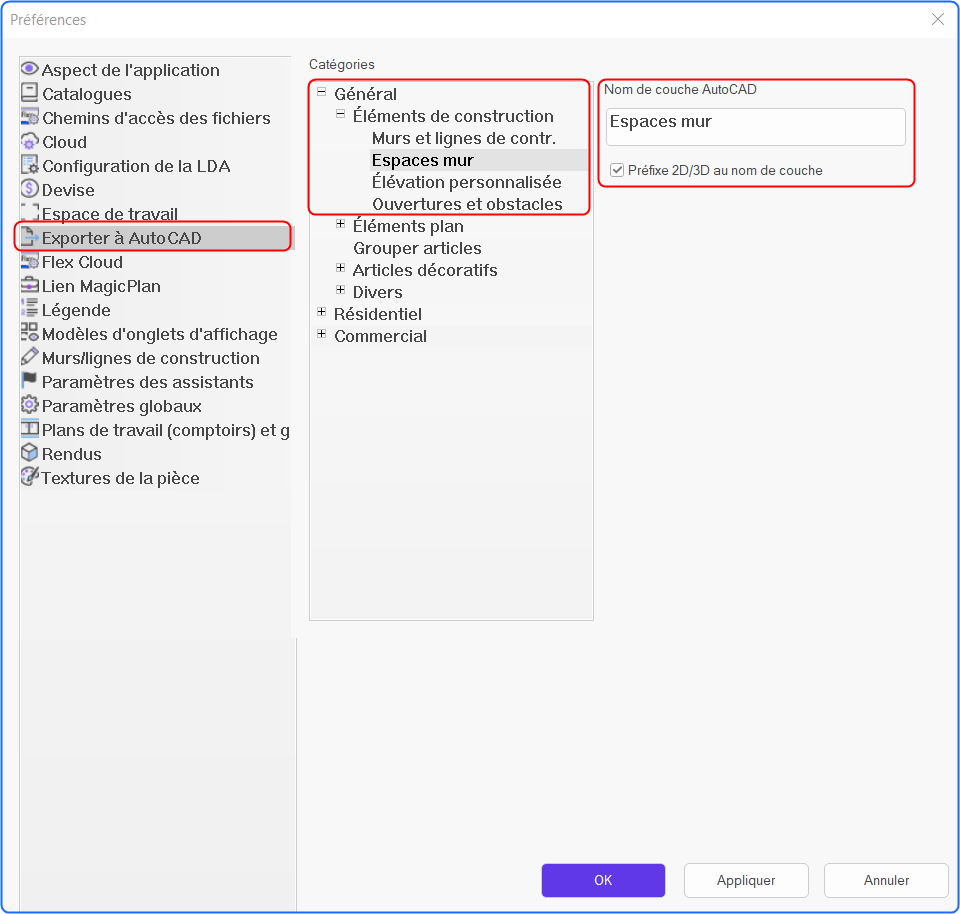

Pour accéder à la Nom du calque, dans le menu, sélectionnez Préférences. Dans la boîte de dialogue Préférences, sélectionnez l’option Exporter vers AutoCAD vitre.
Pour ajouter Nom du calque AutoCAD, vous devrez sélectionner la catégorie souhaitée sous le Catégories option.
Une fois que vous avez enregistré le Calque AutoCAD nom, vous devrez enregistrer le design actuel dans .dwg ou .dxf AutoCAD avec toutes les formes 2D ou 3D.
