Utilisation de l’outil Surface pour dessiner des carreaux muraux ou des revêtements de sol
Dessiner une surface
Procédez comme suit pour dessiner un carrelage mural:
- Ouvrez une zone d’élévation et supprimez tous les paramètres d’affichage susceptibles d’encombrer votre dessin de surface.
- Dans la barre d’outils de la zone de travail, assurez-vous que l’icône Item Snap
et Ortho Mode
sont activés.
- Dans le Éléments ruban, sélectionnez Surface
- Dans l’élévation, sélectionnez le point de départ de la surface.

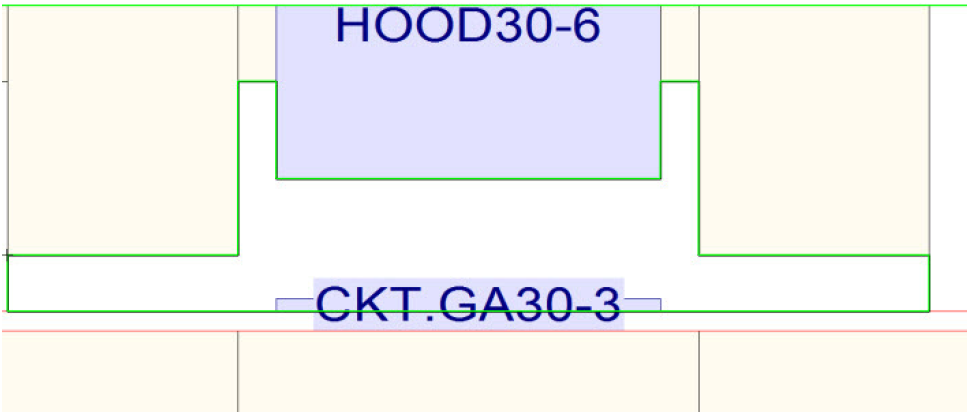

- Sélectionnez tous les points restants sur la surface. La zone sélectionnée est identifiée par une ligne vert vif.
- Cliquez avec le bouton droit de la souris lorsque vous avez terminé de dessiner la forme fermée de la surface.
- Le La boîte de dialogue Attributs s’ouvre et affiche la dimension de la surface en pieds carrés. Dans le Texture, sélectionnez la mosaïque que vous souhaitez utiliser.
Remarque: Vous pouvez renommer la surface en modifiant Code utilisateur. - Cliquez OK pour fermer le Attributs.

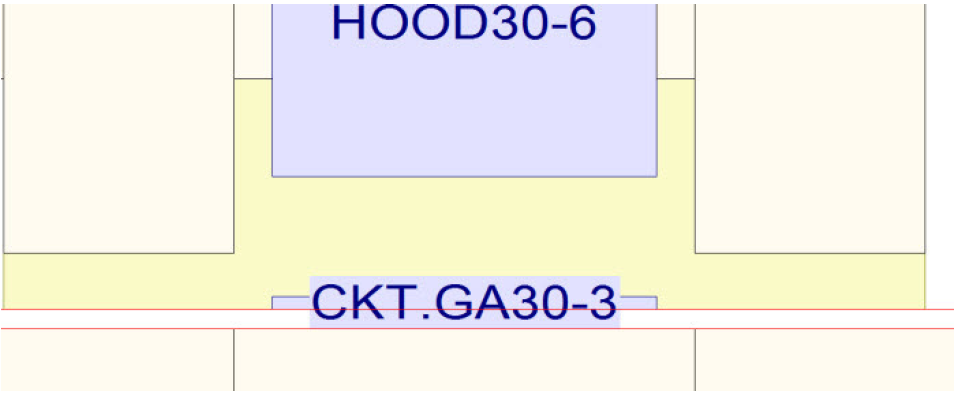

La figure suivante est un exemple de carreaux de céramique dessinés derrière une surface de cuisson dans une zone d’élévation.

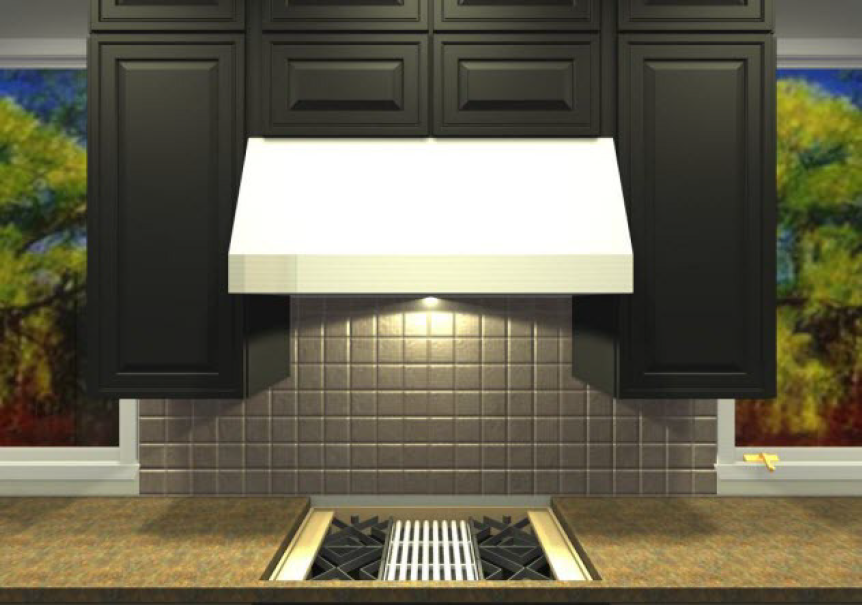

La figure suivante donne un exemple de l’élévation du mur enduit de carreaux de céramique.
Surfaces de sol
Les surfaces de sol sont dessinées à l’aide de la même méthode, sauf que les points d’accrochage peuvent ne pas être aussi cruciaux, selon votre disposition.
Modification d’une surface
Pour modifier une surface de mur ou de sol, procédez comme suit :
- Pointez sur la surface, cliquez avec le bouton droit de la souris et sélectionnez Modifier dans le menu de la surface.
- Pointez à nouveau sur la surface, cliquez avec le bouton droit de la souris et sélectionnez Move, Rotation ou Ajouter un point.
- Si vous sélectionnez Ajouter un point, vous pouvez déplacer le point ajouté autour des lignes de surface, puis cliquer pour définir la position.
Pour modifier la forme de la surface, sélectionnez un point (carré vert) et déplacez-le. - Une fois l’édition de la surface terminée, cliquez sur Accepter les modifications.
