En plus de fournir des textures par défaut (catalogue COMMON), la boîte de dialogue Textures a été modifiée pour permettre aux utilisateurs de :
- Ajouter et modifier des textures à enregistrer dans une bibliothèque utilisateur qui sera disponible dans toutes les conceptions
- vérifier une sélection de mosaïque dans la boîte de dialogue Textures à l’aide du visualiseur de mosaïque de textures.

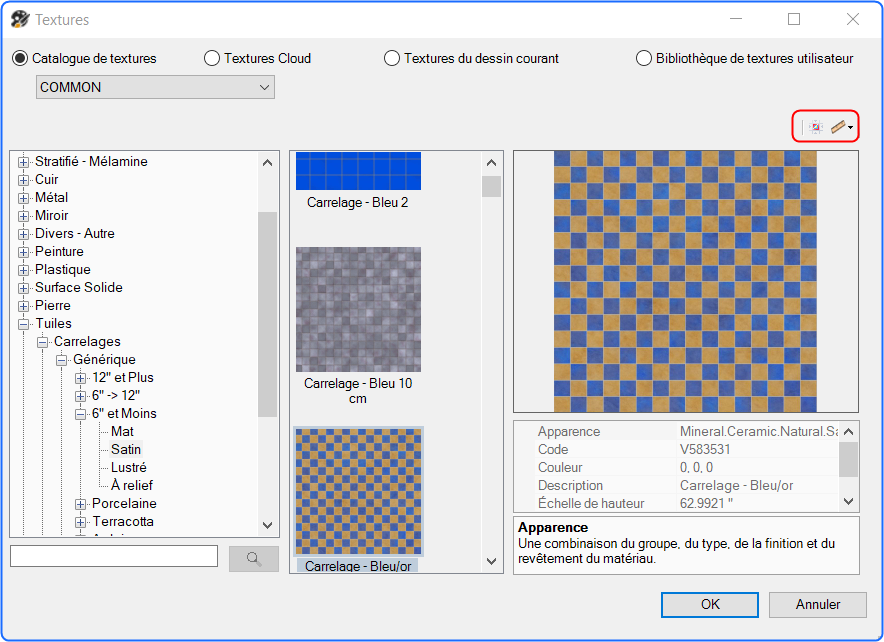

Le bouton Mosaïque de texture et le bouton Unités d’échelle sont nouveaux.
Le a été amélioré pour permettre la saisie du numéro de texture uniquement pour l’utilisateur familiarisé avec les codes de texture.
Comment ajouter et modifier des textures
Pour ajouter ou modifier une texture, vous devez d’abord copier une texture existante à partir des textures du catalogue (catalogue COMMON) vers la bibliothèque de textures utilisateur. Simplement faire un clic droit sur une texture dans le volet central (liste des textures disponibles) et sélectionner Copier la ou les textures dans la bibliothèque de textures de l’utilisateur.
Remarque: Une fois qu’une texture est enregistrée dans la bibliothèque de textures utilisateur, cliquez sur OK dans la boîte de dialogue Textures enregistre également la texture utilisateur avec la conception actuelle.

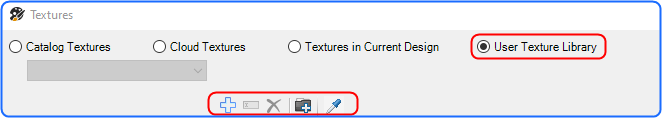

Le bouton Bibliothèque de textures utilisateur est maintenant sélectionné en haut de la boîte de dialogue et les boutons Édition de texture deviennent disponibles.
Unités d’échelle

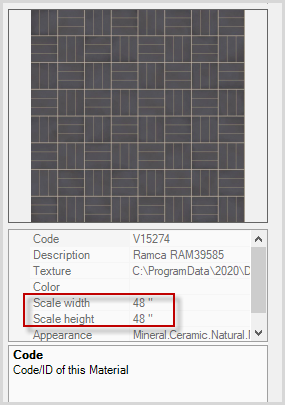

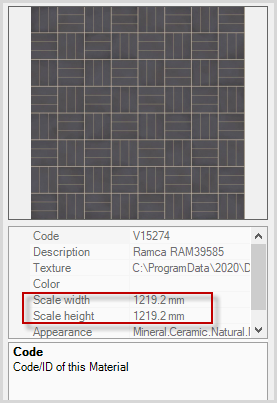

À travers le Unités d'échelle bouton, vous pouvez choisir Pouces ou Millimètres pour afficher les informations de mise à l'échelle sous l'image d'aperçu dans la fenêtre Textures.
Attributs - Couleur de la tuile - Icône d’unité d’échelle
Voir les deux illustrations ci-dessous.
