La commande Spline vous permet de dessiner des courbes de Bézier à partir de points de contrôle. Les points de contrôle (où vous cliquez) déterminent comment la médiane sera calculée pour dessiner la ou les courbes.

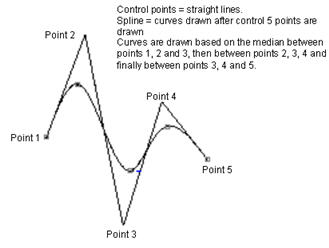

Le système dessine les courbes d’une spline en fonction de la médiane des trois derniers points formant un angle, quel que soit le nombre de points de contrôle que vous dessinez. La figure suivante montre les courbes résultant d’une spline à cinq points de contrôle.
Si Mode orthopédique est activé dans la barre d’outils de la zone de travail, les lignes de la spline se déplacent par incréments de 45 degrés au fur et à mesure que vous dessinez.
Pour appliquer la commande Spline, procédez comme suit:
-
Dans le ruban Annotations, cliquez sur Spline
-
Dans la zone Plan d’étage ou Élévation, cliquez sur le début du premier point de contrôle.
-
Déplacez le pointeur pour dessiner la première section de la spline et cliquez pour la définir.
-
Dessinez les sections supplémentaires en cliquant pour définir chaque section, puis cliquez avec le bouton droit de la souris pour définir le point final. Vous pouvez également entrer des valeurs dans le X, Y, et Angle des champs Placement box et appuyez sur ENTREZ.
Pour obtenir des instructions sur la modification d’une spline ou sa conversion en forme 3D, reportez-vous à Modifier une forme.
