L’outil Surface vous aide à ajouter du carrelage à n’importe quel mur ou à la surface du sol.
Suivez les étapes suivantes pour dessiner un carrelage mural. Les surfaces de sol sont dessinées selon la même méthode, sauf que les points d’accrochage peuvent être moins cruciaux, selon votre agencement.
Ouvrez une zone d’élévation et supprimez tous les paramètres d’affichage susceptibles d’encombrer votre surface de dessin.
Dans la barre d’outils de la zone de travail, assurez-vous que les boutons Accrochage aux éléments
et Mode Ortho
sont activés.
Dans le ruban ÉLÉMENTS, sélectionnez Surface
Dans la vue Élévation, sélectionnez le point de départ de la surface.

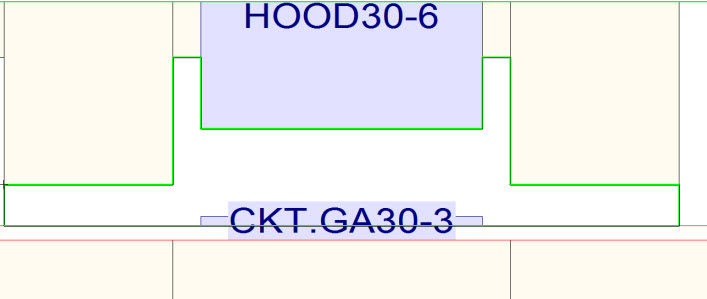

Sélectionnez tous les points restants de la surface. La zone sélectionnée est identifiée par une ligne verte brillante.
Cliquez avec le bouton droit lorsque vous avez terminé de dessiner la forme fermée de la surface.

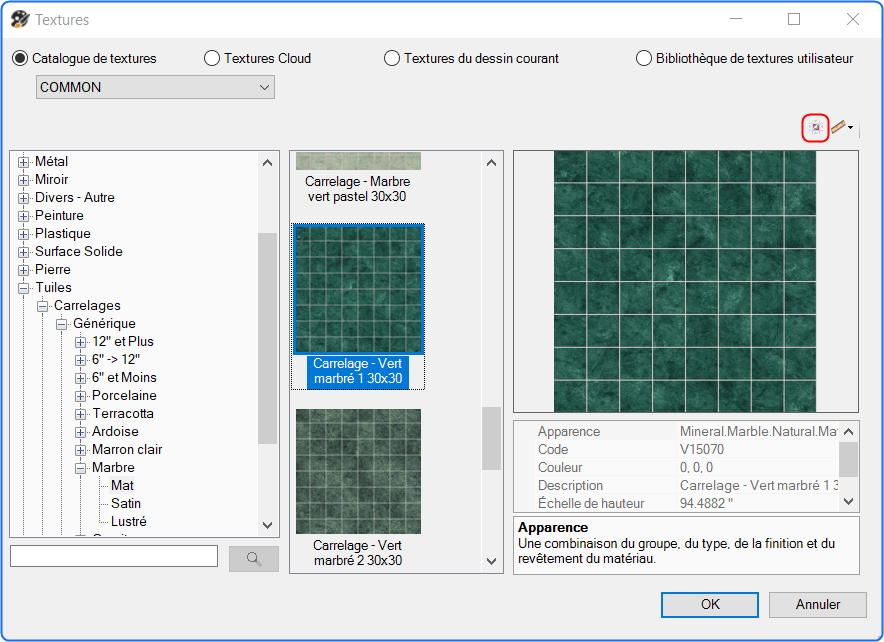

La boîte de dialogue Attributs s’ouvre et affiche la dimension de la surface en pieds carrés. Dans le champ Texture, sélectionnez le carrelage que vous souhaitez utiliser.
Remarque : Vous pouvez renommer la surface en modifiant le champ Code utilisateur.
Cliquez sur OK pour fermer la boîte de dialogue Attributs.

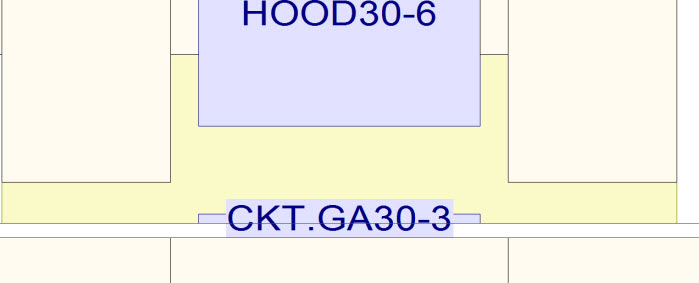

La figure suivante donne un exemple de carreaux en céramique dessinés derrière une surface de cuisson dans une zone d’élévation.
La figure suivante donne un exemple de rendu d’élévation murale avec des carreaux en céramique.
Modifier une surface
Suivez les étapes suivantes pour modifier une surface murale ou de sol :
Pointez sur la surface, cliquez avec le bouton droit et sélectionnez Modifier dans le menu Surface.
Pointez à nouveau sur la surface, cliquez avec le bouton droit et sélectionnez Déplacer, Faire pivoter ou Ajouter un point.
Si vous sélectionnez Ajouter un point, vous pouvez déplacer le point ajouté le long des lignes de la surface, puis cliquer pour définir sa position.
Pour modifier la forme de la surface, sélectionnez un point (carré vert) et déplacez-le.
