Design vous permet de créer une image miroir de votre plan d’étage ou de votre zone d’élévation à l’aide de catalogues de fabricants configurables dans le cloud ou basés sur des fichiers.
Cela peut être utile lors de la création de différents designs pour des appartements, des pièces ou des espaces intérieurs en face à face qui doivent avoir les mêmes dimensions.
Mettre en miroir (retourner) un plan d’étage horizontalement
Procédez comme suit pour créer une symétrie horizontale d’un plan d’étage:
-
Ouvrez le design que vous souhaitez mettre en miroir.
-

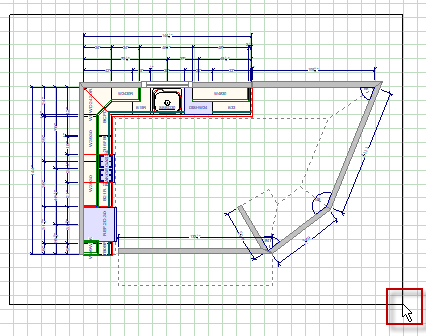

HIlluminez l’ensemble du design en créant un lasso autour de celui-ci. Pour ce faire, cliquez, maintenez le bouton de la souris enfoncé et faites glisser en diagonale vers le bas et vers la droite jusqu’à ce que le plan d’étage soit entouré de la boîte de bordure noire.
-
Relâchez (ne cliquez pas) sur le bouton de la souris lorsque vous avez terminé. L’ensemble du plan d’étage est sélectionné (voir ci-dessous).
-
Maintenant, pointez dans le design, cliquez avec le bouton droit de la souris et sélectionnez Mirror Articles si la conception actuelle contient des éléments provenant du navigateur local et de Cloud.
-
Si vous souhaitez que votre plan d’étage soit symétrique horizontalement, cliquez et maintenez le bouton de la souris enfoncé à l’endroit où vous souhaitez commencer à tracer la ligne horizontale (par exemple, en haut à gauche du plan d’étage).
-
Tout en maintenant le bouton enfoncé, faites glisser le pointeur horizontalement (de gauche à droite) jusqu’à l’endroit où vous souhaitez que la ligne se termine.
-

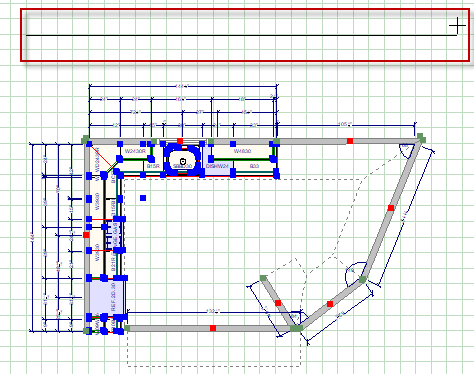

Cliquez et relâchez le bouton de la souris lorsque vous avez terminé. Illustration de la ligne délimitée en rouge (voir ci-dessous).
-
Lorsque le message Voulez-vous supprimer les éléments d’origine? s’affiche, cliquez sur Oui si vous souhaitez supprimer la mise en page d’origine, ou cliquez sur Non pour le conserver.

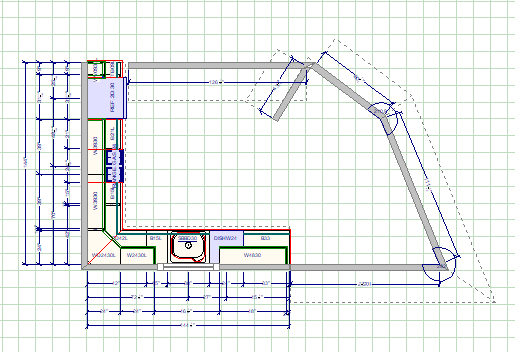

Voici à quoi cela pourrait ressembler si vous aviez tracé une ligne horizontale et décidé de supprimer la mise en page d’origine:

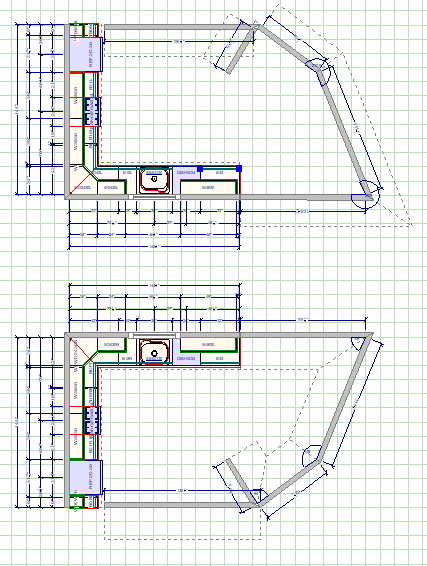

Voici à quoi cela pourrait ressembler si vous aviez tracé une ligne horizontale et décidé de conserver la mise en page d’origine:
Mettre en miroir (retourner) un plan d’étage verticalement
Procédez comme suit pour créer une symétrie verticale d’un plan d’étage:
-
O Stylisez le motif que vous souhaitez refléter.
-
H Illuminez l’ensemble du design en créant un lasso autour de celui-ci. Pour ce faire, cliquez, maintenez le bouton de la souris enfoncé et faites glisser en diagonale vers le bas et vers la droite jusqu’à ce que le plan d’étage soit entouré de la boîte de bordure noire.
-
Relâchez (ne cliquez pas) sur le bouton de la souris lorsque vous avez terminé. L’ensemble du plan d’étage est sélectionné (voir ci-dessous).
-
Maintenant, pointez dans le design, cliquez avec le bouton droit de la souris et sélectionnez Mettre en miroir les éléments si la conception actuelle contient des éléments provenant du navigateur local et du Cloud.
-
Si vous souhaitez que votre plan d’étage soit reflété verticalement, cliquez et maintenez le bouton de la souris enfoncé à l’endroit où vous souhaitez commencer à tracer la ligne verticale (par exemple, en haut à droite du plan d’étage).
-
Tout en maintenant le bouton enfoncé, faites glisser le pointeur verticalement (de haut en bas) jusqu’à l’endroit où vous souhaitez que la ligne se termine.
-

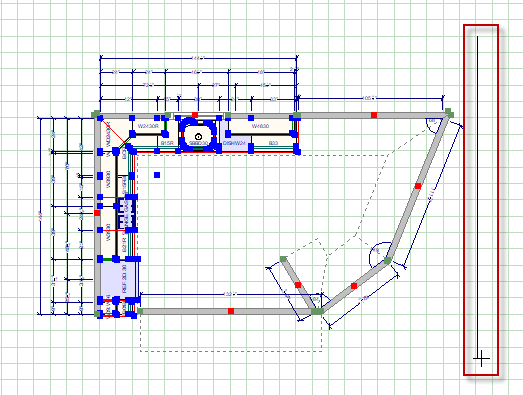

Cliquez et relâchez le bouton de la souris lorsque vous avez terminé. Illustration de la ligne délimitée en rouge (voir ci-dessous).
-
Lorsque le message Voulez-vous supprimer les éléments d’origine ? s’affiche, cliquez sur Oui si vous souhaitez supprimer la mise en page d’origine ou cliquez sur Non pour la conserver.

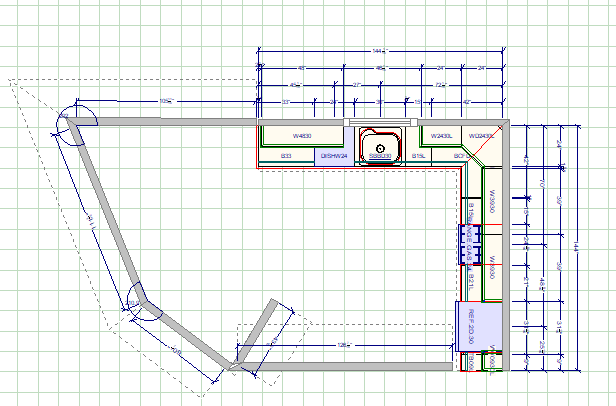

Voici à quoi cela pourrait ressembler si vous aviez choisi Oui.

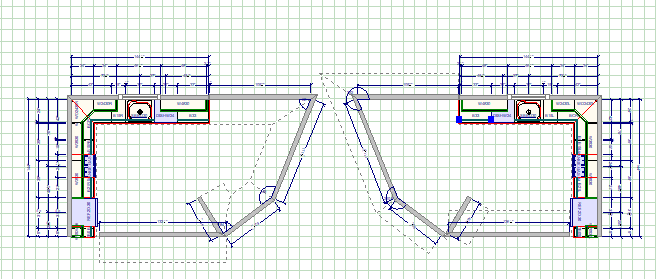

Voici à quoi cela pourrait ressembler si vous aviez tracé une ligne verticale et décidé de conserver la mise en page d’origine:
