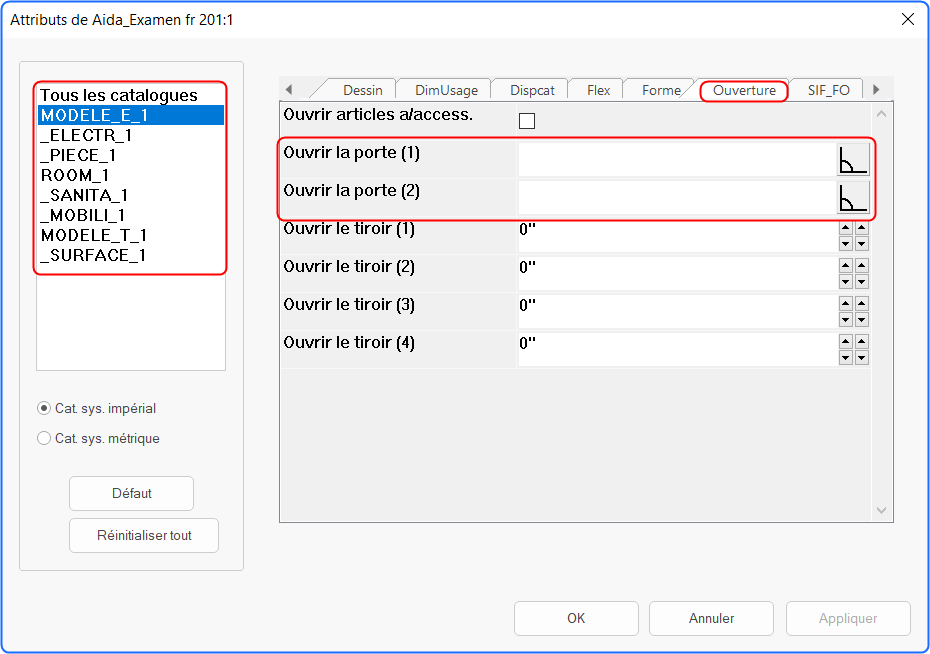

Utilisez l’onglet Ouvrir dans la boîte de dialogue Attributs globaux pour définir l’ouverture des portes et tiroirs.
Cliquez sur l’icône Attributs globaux dans le ruban ÉLÉMENTS.
REMARQUE : Si vous voyez une erreur Les éléments de ce catalogue doivent être basculés vers le dernier catalogue cloud, consultez Mettre à jour les éléments de catalogue obsolètes.
Ouvrir les tiroirs
Pour ouvrir tous les tiroirs de premier niveau, utilisez les flèches dans la ligne Ouvrir tiroir (1) pour spécifier le nombre de pouces d’ouverture souhaité. Utilisez les flèches à gauche pour des incréments d’un pouce ; utilisez les flèches à droite pour des fractions.
Pour ouvrir tous les tiroirs de deuxième, troisième et quatrième niveau, sélectionnez des valeurs dans les lignes Ouvrir tiroir (2), Ouvrir tiroir (3) et Ouvrir tiroir (4). Par exemple, spécifiez une ouverture de 8 pouces sur Ouvrir tiroir (2) et une ouverture de 10 pouces sur Ouvrir tiroir (3) afin que les ouvertures des tiroirs soient décalées.
Ouvrir les portes
Effectuez les étapes suivantes pour ouvrir toutes les portes d’armoire de votre conception :
Cliquez sur le bouton Ouverture angulaire
dans la ligne Ouvrir porte (1).
Une fenêtre de définition d’angle s’ouvre et affiche une représentation graphique de l’angle d’ouverture de la porte.
La ligne noire représente l’angle. Sélectionnez la ligne noire et déplacez-la jusqu’à atteindre l’angle d’ouverture requis, puis cliquez en dehors de la fenêtre de définition d’angle pour confirmer le réglage.
La valeur d’ouverture angulaire s’affiche dans le champ Ouvrir porte (1).
Effectuez les étapes suivantes pour ouvrir les portes arrière des armoires en péninsule et la deuxième partie des portes à piano (poignée de porte) :
Cliquez sur le bouton Ouverture angulaire
Sélectionnez la ligne noire et déplacez-la jusqu’à atteindre l’angle d’ouverture requis, puis cliquez en dehors de la fenêtre de définition d’angle pour confirmer le réglage.
La valeur d’ouverture angulaire s’affiche dans le champ Ouvrir porte (2).
Ouvrir les armoires avec éléments ajoutés en usine
Pour ouvrir les portes/tiroirs des armoires avec des éléments ajoutés en usine, tels que les étagères coulissantes et les porte-épices, cochez la case Ouvrir élément avec accessoire dans l’onglet Ouvrir de la boîte de dialogue Attributs.
