La commande Ligne courante vous permet de tracer des lignes adjacentes à l’aide des points que vous spécifiez.
Pour appliquer la commande Ligne courante, procédez comme suit:
-
Dans la barre d’outils Annotations, cliquez sur Ligne
-
Dans la zone Plan d’étage ou Élévation, cliquez pour commencer à dessiner la ligne courante.
-
Déplacez le pointeur pour dessiner la première section de la ligne. Vous pouvez également utiliser Zone de placement pour saisir les coordonnées de la ligne. Si votre ligne est plus horizontale que verticale, un axe X vous guide pendant que vous dessinez. Si votre ligne est plus verticale qu’horizontale, un axe Y vous guide pendant que vous dessinez.
-
Cliquez pour confirmer la première section de la ligne en cours et continuez à dessiner.
-
Faites un clic droit pour terminer le tracé de la ligne.

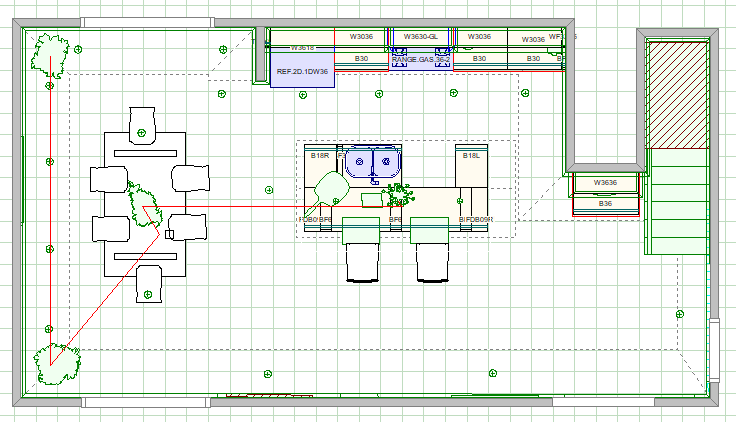

La figure suivante fournit un exemple de ligne courante utilisée pour identifier les documents provenant du même catalogue.
Pour obtenir des instructions sur la modification d’une ligne courante ou sa conversion en forme 3D, reportez-vous à Modifier une ligne.
