Voir avant d’imprimer

A...

Procédez comme suit...

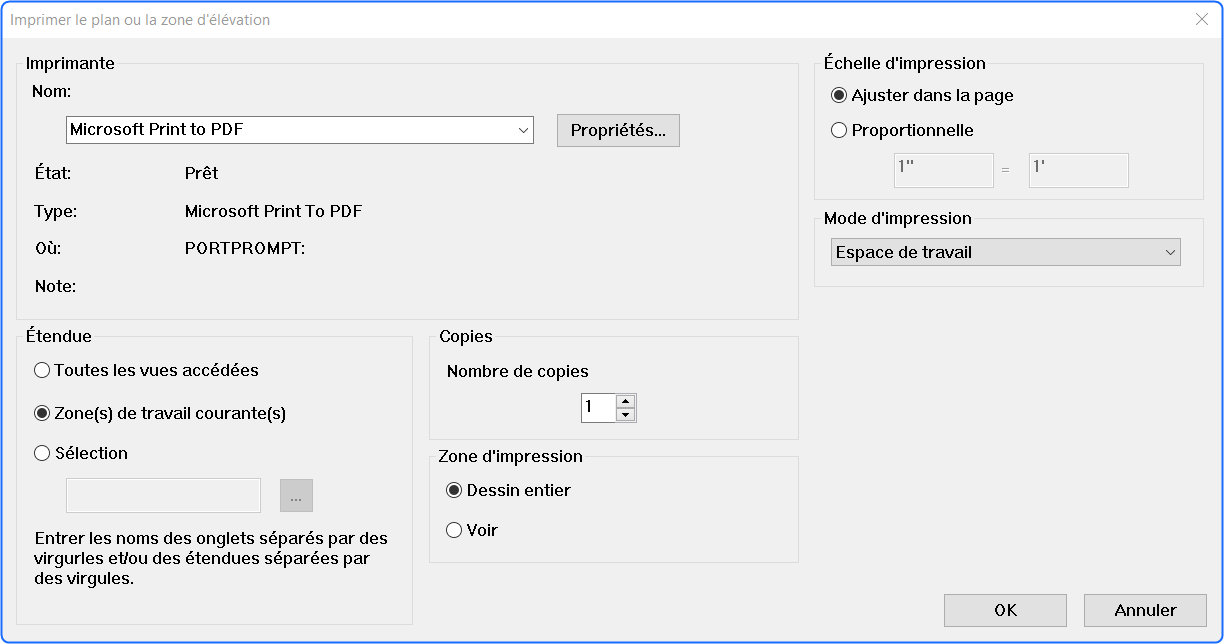

Sélectionnez une imprimante à ce stade

Sélectionnez une imprimante dans la Nom . Cliquez sur l’icône Propriétés pour modifier les propriétés de l’imprimante sélectionnée.

Prévisualisez toutes les vues de plan d’étage auxquelles vous avez accédé dans cette session (onglets d’affichage sur lesquels vous avez cliqué), ainsi que toutes les vues d’élévation que vous avez ajoutées

Dans le volet Plage, sélectionnez Toutes les vues accédées.

Prévisualisez le plan d’étage actuel et, le cas échéant, l’élévation actuelle

Dans le volet Plage, sélectionnez Zone(s) de travail actuelle.

Sélectionnez le plan d’étage et la vue d’élévation à prévisualiser

Dans le volet Plage, sélectionnez Sélection. Cliquez ici pour obtenir des instructions sur l’utilisation du Boîte de dialogue Afficher les sélections .

Choisissez le nombre d’exemplaires à imprimer

Entrez un nombre dans le Nombre de copies .

Prévisualisez uniquement la partie du design visible à l’écran

Dans le volet Zone d’impression, sélectionnez Affichage ; Sinon, laissez Conception entière sélectionné.

Prévisualiser selon une échelle spécifique (à partir du centre du design)

Dans le volet Échelle d’impression, sélectionnez Ratio et entrez une taille d’échelle (en pouces impériaux ou en millimètres métriques).

Si vous sélectionnez Ajustement à la page, le plan d’étage/élévation occupera le maximum d’espace disponible sur papier.

Note! > Si le rapport est trop grand pour être imprimé sur une seule page, un aperçu avant impression des vues du plan d’étage/élévation s’affiche. Utilisez l’icône Mover pour sélectionner une région spécifique ou pour modifier le ratio.

Prévisualisez les plans d’étage (vues de dessus 2D) et les élévations avec des dimensions, des notes, des symboles et des étiquettes d’élément

Dans le Mode , choisissez entre Zone de travail, Filaire, Caché, Couleur, Texture, Couleur avec bords et Texture avec bords. Le mode Zone de travail imprime les plans/élévations non rendus.

Si vous avez sélectionné EZ Renderdisponible exclusivement en2020 Design Liveapplication), les modes de couleur et de texture sont exécutés automatiquement par le système.

A...

Procédez comme suit...

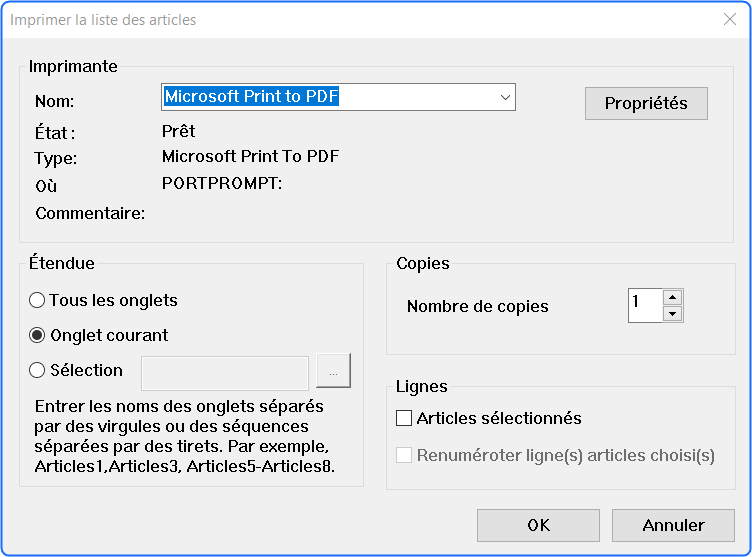

Sélectionnez une imprimante à ce stade

Sélectionnez une imprimante dans la Nom . Cliquez sur l’icône Propriétés pour modifier les propriétés de l’imprimante sélectionnée.

Prévisualiser tous les onglets de la liste d’articles

Dans le volet Plage, sélectionnez Tous les onglets de la liste d’éléments.

Aperçu de l’onglet Liste d’articles actuel

Dans le volet Plage, sélectionnez onglet actuel.

Sélectionnez le ou les onglets de la liste d’articles à prévisualiser

Dans le volet Plage, sélectionnez Sélection. Cliquez ici pour obtenir des instructions sur l’utilisation du Sélection de l’onglet Liste d’éléments boîte de dialogue.

Choisissez le nombre d’exemplaires à imprimer

Entrez un nombre dans le Nombre de copies .

Prévisualiser uniquement les éléments mis en surbrillance dans la plage sélectionnée

Dans le volet Lignes, sélectionnez l’icône Éléments sélectionnés .

Renuméroter les éléments de la sélection à prévisualiser

Dans le volet Lignes, sélectionnez l’icône Renumérotation de la ou des ligne(s) dans le(s) article(s) sélectionné(s) case à cocher.
